XC4036XL-2HQ160I芯片配合简单的外围电路即可设计出高性能、多细分、大电流的驱动电路，在低成本、低振动、低噪声、高速度的设计中应用效果较佳。其主要参数和性能指标有：双全桥MOSFET驱动，低导通电阻Ron=0．4Ω(上桥+下桥)，高耐压50 V DC，大电流4．5 A(峰值)；多种细分可选(1／2、1／8、1／10、1／16、1／20、1／32、1／40、1／64)，自动半流锁定功能，衰减方式连续可调；内置高温保护及过流保护，当温度高于170℃时自动断开所有输出；封装形式为HZIP25-P-1．27封装。

仪表电机驱动芯片,仪表步进电机驱动芯片包括瑞典SWITEC公司的X12.017、伟盈集团生产的VID66- 06和美国飞思卡尔公司生产的MC33991等。

SWITEC公司生产的X12.017在国内应用较广，可以同时驱动4路十字线圈步进电机。VID66- 06控制方式和X12.017完全相同，其各项性能参数也基本相同。它们的主要特点如下。

以微步驱动，每个脉冲对应电机输出轴转动（1/12）°。

每个电机只需要速度和方向2个控制端。

所有输入脚都有干扰过滤器；低电磁干扰辐射。

工作温度在- 40～105℃；工作电压4.5～5.5 V.

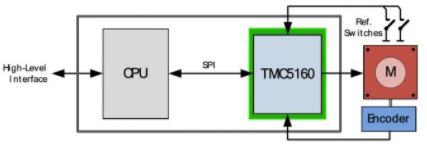

带串行通信接口的高功率步进电机控制驱动芯片TMC5160, 将实现自动目标定位的灵活斜坡发生器和业界最先进的步进电机驱动器结合在一起。通过外置MOSFET，实现高动态、高扭矩电机驱动。Trinamic先进的spreadCycle和stealthChop斩波器、驱动器，可以绝对无噪音地运行，并实现最大效率和最佳电机扭矩控制。TMC5160的高集成度、高能效和小外形尺寸的特性，使系统小型化和性能可扩展变得可行，从而让经济、高效的解决方案得以实现。

支持蓝牙音频接收，带前级放大，低音分频处理。带低音、左右声道音量调整、高音调整、总音量电位器控制的2.1功放板。是使用美国TI公司 TPA3116D2 高性能数字功放芯片为核心，一片做并联桥接超低音输出，一 片做左右声道输出。使用直流单电源 12-24V 供电，大可支持 50W (左声道) + 50W(右声道) + 100W(低音声道) 三声道输出。宽工作电压，省电型设计，效率高达90%以上。可使用性能良好的开关电源、笔记本电脑开关电源，还可以使用充电瓶，或车载电源.

如使用交流(AC)变压器电源，必须加整流滤波转为直流(DC)电源，才可以接用。注意直流(DC)空载电压不要大于25.5V(这个很重要)板子是已焊接好测试好的成品板，按图接好喇叭箱，接上电源，再连接蓝牙音频设备或连接音源播放设备，即可使用。
