S80824ANNPEDMT2磁路里有由永久磁铁产生的极化磁通φm,还有输入信号通过工作线圈I与Ⅱ产生的工作磁通φg°极化磁通经过衔铁从气隙的左、右两边分成φm1和φ砣两部分进人铁心,然后回到永久磁铁的另一极而构成回路。当输人信号为零时,磁路里只有极化磁通存在,它分两路通过气隙,对衔铁产生向左和向右的两个吸力Fm1与Fm2,当衔铁处于对称中心线位置时,由于气隙δ1=ε2,φ耐=φ蔽,则Fm1=Fm2,衔铁应处于中立位置。但这是一种极不稳定的状态,在某种外界因素作用下必然要偏向一边(左或右),只要衔铁一偏,两个气隙就不再相等,从而两部分的极化磁通及吸力也就不相等,于是衔铁迅速倒向一边并保持在这一边。当工作线圈输人某一极性的信号后,磁路中产生工作磁通φg°由于永久磁铁的磁阻特别大,通过它的工作磁通可以忽略不计,所以工作磁通是串联通过气隙61和δ2的i然后从铁心构成磁通回路。

若衔铁原在左边,输人信号和它产生的工作磁通方向如图5.2-18所示,则气隙ε1中的合成磁通φl=φm1-φm2,气隙ε2中的合成磁通φ2=φ3+φg’它们分别产生吸力f1与F2。显然,当输人信号较小时,困φm1比φm2大得多,故仍然有φl>φ2与Fl>F2的关系,衔铁仍停留在左边。只有当信号增大到使φl≤φ2与F1≤F2时,衔铁便开始向右偏转。衔铁一经触动,使δ1增大,ε2减小,从而使φ砣增大,φml减小。这时即使信号电流大小保持触动值不变,也会使φ2>φl与F2>F1,而且随着衔铁的偏移,这种差值还会越来越大,促使衔铁偏转速度加快,特别是衔铁越过中线以后,由于φm2>φml的出现,衔铁急速偏向右边。此时,即使切断输人信号,衔铁也将偏向右边并稳定在这种状态。显而易见,如果此时再加人原极性的信号,衔铁是不会再运动的,若要使衔铁返回左边,则必须改变输人信号的极性.

极化继电器的特点,具有方向性,由于极化继电器采用了永久磁铁,借助于它在左、右气隙中产生的极化磁通与信号产生的工作磁通进行对比,就达到了反应输入信号极性的目的,这是极化继电器的一个重要特点。

灵敏度高,动作速度快,从上面分析知道,因为它是借助于两种磁通对比产生作用力的,而它的磁路系统可采用高性能坡莫合金材料和高磁能的永久磁铁,磁极面积可以较大,衔铁可以做得很轻,而且采用很小的接点压力(2~6g)和极小的工作行程(0.06~0.1mm),所以动作功率极小,动作时间可在几毫秒以内,显示出灵敏度很高的特点。

具有“记忆”功能,当衔铁的工作状态改变之后,不论控制信号是否还存在,工作状态保持不变,要使它改变工作状态,必须在下次通电时改变信号的方向。这就是说,它将前一次信号的极性“记忆”住了,这种特性在自动控制系统中具有重要意义。

极化继电器的主要缺点是接点的转换功率小,在大的冲击于扰力作用下容易产生错误动作,体积也较大,舌簧继电器.

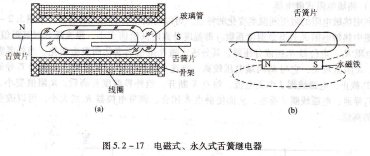

舌簧继电器的原理结构如图5.2-17所示。它主要由舌簧管、线圈或永久磁铁等部分组成。舌簧管是舌簧继电器的核心,它由一组舌簧片与玻璃管封装而成,并在玻璃管内充以氮等惰性气体。舌簧片材料的选择除满足高导磁率、高饱和磁感应强度、低矫顽力、良好的导向.
