UPB2123D继电器的动作时间除设计制造时已经确定的以外,在使用中我们还可以采取一些措施使吸合动作加速,在一些电气系统中,常见到下面形式的加速电路。

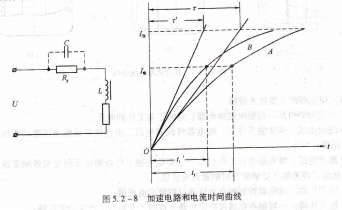

串联加速电阻,在继电器线圈电路里串联加速电阻Rg’同时,将电源电压相应提高,以使线圈的稳态工作电流保持不变。图5.2-8为其电路和电流时间曲线。

图5.2-8 加速电路和电流时间曲线

线圈电路的时间常数,多在未串加速电阻之前,为串联加速电阻以后,电路的时间常数减小为营.

没有加速电阻时,电路时间常数较大,电流上升曲线如图中曲线A所示。串联加速电阻后,电流上升曲线如图中曲线B所示。时间常数减小为了u。若继电器的吸合咆流J吸不变,则串联加速电阻后,继电器的动作时间由t减小为u。

在加速电阻上并联电容器,如图5.2-8电路中的虚线所示,在加速电阻Rg上并联电容C可以进一步减小吸合触动时间。因为电容两端的电压不能突变,当线圈接通电压的瞬间,电流主要从电容器上通过,这样线圈电流增长得快,线圈电流达到稳定值以后,电容器不再起作用,电路的稳态电流也不变。一般来说,并联电容之后的吸合时间可比只有加速电阻的吸合时间再减小一半以上。

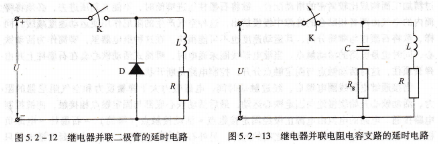

延时继电器,在一些控制系统中,常常需要使继电器控制的电路,比控制信号有较大的吸合延迟时间,端为负的自感电势,经二极管维持电流导通,并按指数规律缓慢下降,从而使继电器延时断开,如图5,2-12所示。

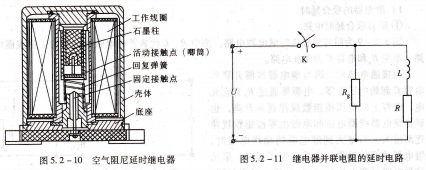

工作线圈石墨柱,活动接触点(唧筒),回复弹簧固定接触点.

图5.2-10 空气阻尼延时继电器

图5.2-11 继电器并联电阻的延时电路

与继电器并联电阻、电容的延时电路,在图5.2-13中,继电器正常工作时,电容C已被充电,当断开电门时,除电磁线圈的自感电势之外,电容C还对线圈放电,从而延迟了释放时间。这里的电阻Rg的作用是限制电容的充电电流和放电电流的。

图5.2-12 继电器并联二极管的延时电路    图5.2-13 继电器并联电阻电容支路的延时电路

采用这种电路时,应该正确选择电容的数值,防止国路发生周期性振荡,否则会发生继电器时通时断的现象。

附加阻尼套筒的延时继电器,这是在设计制造时已经做好的一种释放延时措施。如图5.2-14所示,在继电器铁心底部套上一个铜或铝导体制成的阻尼圆环,它可以作为线圈骨架的一部分,也可以用短路线圈代替阻尼环。

由于阻尼套筒的存在,当电门断开时,线圈电流下降,铁心内磁通要下降,于是在短路的阻尼套筒内产生感应环流,这个电流的作用是反对磁场衰减的,从而使电磁吸力下降变慢,达到延时的目的。这种方法可以产生5s以上的释放延时。最后要指出的是,这种办法对吸合时间的影响也比较大。
