MAX5351BCUA 引脚间的电容同频率晶振的容量相符
发布时间:2020/2/6 12:38:46 访问次数:1069
MAX5351BCUA电容法测量 可用电容表或具有电容测量功能的数字万用表,来测量晶振的电容量,可大致判断出晶振是否已变值。若测得晶振的容量大于近似值或无容量,则可确定该晶振已变值或开路损坏。
陶瓷滤波器的检测,陶瓷滤波器的检测,具体方法如下。
指针式万用表检测陶瓷滤波器 将指针式万用表置于R×10k挡,用指针式万用表红、黑表笔分别测二端或二端陶瓷滤波器任意两引脚,此时测得两引脚之间的正、反向电阻均应为∞,若测得阻值较小或为0.可判定该陶瓷滤波器已损坏。陶瓷滤波器的检测过程如图12-7所示。
图12-7 指针式万用表检测陶瓷滤波器的过程
声表面波滤波器的检测,将指针式万用表置于R×10k挡,用万用表的红、黑表笔分测量2脚与5脚之间电阻,应为0,其余各引脚之间的阻值应为无穷大。也可以用测量电容量的方法,将数字万用表置于电容挡,测量各引脚间的电容,应与相同频率晶振的容量基本相符。

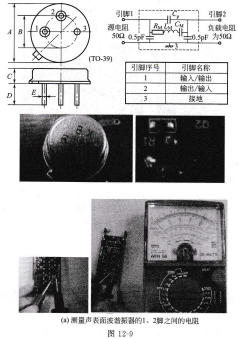

声表面波谐振器的检测,声表面波谐振器的检测如图12-9所示。
负载电阻为50Ω,引脚序号引脚名称,输入/输出,输出/输人,接地弓源电阻50Ω('ro~39),测量声表面波谐振器的1、2脚之间的电阻图12-9.
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
MAX5351BCUA电容法测量 可用电容表或具有电容测量功能的数字万用表,来测量晶振的电容量,可大致判断出晶振是否已变值。若测得晶振的容量大于近似值或无容量,则可确定该晶振已变值或开路损坏。
陶瓷滤波器的检测,陶瓷滤波器的检测,具体方法如下。
指针式万用表检测陶瓷滤波器 将指针式万用表置于R×10k挡,用指针式万用表红、黑表笔分别测二端或二端陶瓷滤波器任意两引脚,此时测得两引脚之间的正、反向电阻均应为∞,若测得阻值较小或为0.可判定该陶瓷滤波器已损坏。陶瓷滤波器的检测过程如图12-7所示。
图12-7 指针式万用表检测陶瓷滤波器的过程
声表面波滤波器的检测,将指针式万用表置于R×10k挡,用万用表的红、黑表笔分测量2脚与5脚之间电阻,应为0,其余各引脚之间的阻值应为无穷大。也可以用测量电容量的方法,将数字万用表置于电容挡,测量各引脚间的电容,应与相同频率晶振的容量基本相符。
声表面波谐振器的检测,声表面波谐振器的检测如图12-9所示。
负载电阻为50Ω,引脚序号引脚名称,输入/输出,输出/输人,接地弓源电阻50Ω('ro~39),测量声表面波谐振器的1、2脚之间的电阻图12-9.
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
