MB88161 电阻法测量晶振的过程

发布时间:2020/2/6 12:33:10 访问次数:996

MB88161目前声表面波滤波器的中心频率可在10MHz~1GHz之间,相对带宽为5%~50%,插人损耗最低仅几个分贝。

石英晶体振荡器与陶瓷谐振元器件的检测,石英晶体振荡器的主要参数,石英晶体振荡器的主要参数有标称频率、负载电容、激励电平、工作温度范围及温度频差、长期稳定性等。

标称频率卜是指在规定的负载电容下晶振的振荡频率即为标称频率,通常标识在晶振外壳上。

振外壳所标注的频率,既不是串联谐振频率也不是并联谐振频率,而是在外接负载电容时测定的频率,数值介于串联谐振频率与并联谐振频率之间。相同两个晶振外壳所标注的频率一样,在实际工作中频率也会有偏差。

调整频差是指在规定条件下,基准温度(25℃±2℃)时,工作频率相对于标称频率所允许的偏差,用ppm(10ˉ6)表示。

温度频差是指在规定条件下,在工作温度范围内相对于基准温度(25°C±2℃)时工作频率的允许偏差。

老化率是指在规定条件下允许的晶振工作频率随时间的相对变化,以年为时间单位,称为年老化率。

晶振的检测,检测晶振,从外观上检查开始,正常晶振表面整洁,无裂纹,引脚牢固可靠.电阻值为无穷大。

常用的检测方法如下:

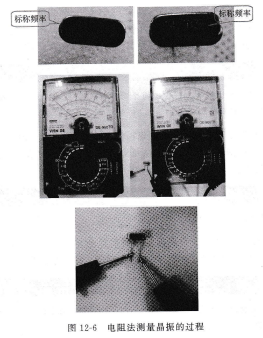

电阻法测量将指针式万用表置于“R×10k”挡,测量晶振的正、反向电阻值,用万用表的红黑表笔分别接触晶振的两个引脚,此时测得阻值应为∞(无穷大)。若测得晶振有一定的阻值或为0,则说明该晶振已漏电或击穿损坏。若用指针式万用表测得阻值为无穷大,则不能完全判断晶振是否良好,此时,可用电容法测量进一步判断。电阻法测量晶振的过程如图12-6所示。
