XC68HC812A4CPV8图10-13 传声器电路符号

电容式压电晶体式流极化式)、压电式(晶体式、陶瓷式)、电磁式、炭粒式、半导体式等。

按声场作用力分为:压强式、压差式、组合式、线列式等。

按电信号的传输方式分为:有线、无线。

按用途分为:测量话筒、人声话筒、乐器话筒、录音话筒等。

按指向性分为:心型、锐心型、超心型、双向(8字型)、无指向(全向型)。

常用传声器的介绍,动圈式传声器 动圈式传声器与电动式扬声器的结构相似,主要由振动膜片、音圈、永久磁铁和升压变压器等组成。传声器音圈处于磁场中,当声音传到膜片,声压使膜片振动,从而带动音圈振动,音圈切割磁力线产生感应电势,经阻抗匹配变压器变换后输出电信号。动圈式传声器结构与外形如图10-14所示。

图10-4 动圈式传声器结构与外形

外壳保护罩,极体代替极化电源的电容传声器。驻极体传声器有两种类型。一种是振膜式,主要用驻极体高分子薄膜材料作振膜,此振膜担负着声波接收和极化电压双重任务;另一种是背极式,用驻极材料作后极板,它仅起着极化电压的作用。由于该种传声器不需要极化电压,简化了结构。由于其电声特性良好,所以在录声、扩声、户外噪声测量中,已逐渐取代外加极化电压的传声器。驻极体传声器的工作原理与电容传声器相同。驻极体传声器的外形如图10-16所示。

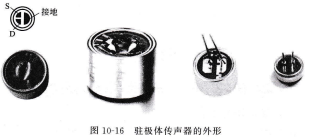

图10-16 驻极体传声器的外形

无线传声器 无线传声器实际上是一种小型的扩声系统,是由一台微型发射机组成。发射机组成部分有微型驻极体电容式传声器、发送电路、天线和电池仓等。无线传声器都采用调频调制方式将调制后的信号经无线传声器的短天线发射出去,其发射频率的范围在100~120MHz(国家规定)之间,每个频道间隔2MHz,主要是为了避免互相干扰。无线传声器体积小,使用方便,音质良好,话筒与扩音机间无连线,移动自如,且发射功率小,广泛应用在教室、舞台、电视摄制等。无线传声器的外形如图10-17所示。

近讲传声器 近讲传声器是一种近距离拾音传声器,拾音距离在0.5~5cm之间,主要用于演唱歌曲,与会议用传声器不同,不会因传声器距离演唱者的嘴唇太近而引起低频提升效应,发出“噗噗”声。
