FCA75CC50振动膜片及外壳等组成。接通电源后,振荡器产生的音频信号电流通过电磁线圈.使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下,周期性地振动发声。电磁式蜂鸣器的外形如图10-12所示。

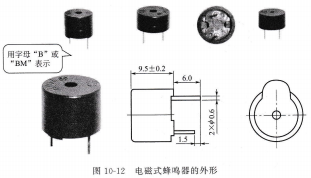

图10-12 电磁式蜂鸣器的外形

传声器(话筒),麦克风,学名为传声器,也称话筒、微音器,由Microphone翻译而来,是将声音信号转换为电信号的能量转换器件。传声器电路符号如图10-13所示。

传声器的分类,按换能原理分为:电动式(动圈式、铝带式)、电容式(直00丶×㈧用字母“B”或“BM”表示无方向性。

电容式传声器 电容式传声器有两块金属极板,其中一块表面涂有驻极体薄膜并接地.另一极板接在场效应管的栅极上,栅极与源极之间接一个二极管。电容式传声器主要由振动膜、极板、电源和负载电阻等组成。振动膜是一块重量很轻、弹性很强的薄膜,表面经过金属化处理.与另一极板或振动膜构成一只电容器。

由于两个振动膜的闸隙很小,虽然振动面积不大,但仍可以获得一定的电容量。其工作原理是当膜片受到声波的压力,并随着压力的大小和频率的不同而振动时,膜片与极板之间的电容量就发生变化.极板上的电荷也随之变化,使电路中的电流也随之发生相应变化。这样负载电阻上就会有相应的电压输出,从而实现了声电转换。

电容式麦克风的膜片多采用聚全氟乙丙烯,其湿度性能好,表面产生的电荷多,受湿度影响小。由于电容式结构的传声器.信号内阻很大,为了将声音产生的电压信号输出并放大,在输出端必须使用场效应管。电容式传声器外形如图10-15所示。

图10-15 电容式传声器外形

驻极体传声器 驻极体传声器是将注人电荷而被极化的驻动圈式传声器有两种输出阻抗:低阻抗为200~600Ω高阻抗.
