XC4062XLA-08HQG240I78××系列稳压器最大输出电流常用的有100mA、500mA、1.5A三种,以插人78和电压数字之间的字母来表示。插人L表示100mA、M表示500mA,如不插入字母则表示1.5A。例如WS78L05,字头78表示输出电压为正值,后面的两位数字表示输出电压的稳压值,“05”表示输出电压为5V,字母“L”表示最大输出电流为0,1A。

78××系列三端稳压器内部电路框图如图9-5所示。

输人输出接地,图9-5 78×X系列三端稳压器内部电路框图

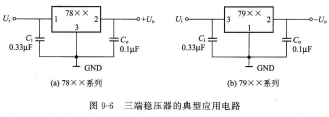

二端稳压器的典型应用电路如图9-6所示。

图中,Ci用来抑制过电压,抵消因输人线过长产生的电感效应并消除自激振荡;C。用来改善负载的瞬态响应,即瞬时增减负载电流时不致引起输出电压有较大的波动。Ci、Co一般选涤纶或瓷片电容,电容容量为0.1uF至几微法。安装时,将两个电容直接与三端稳压器的引脚相连。

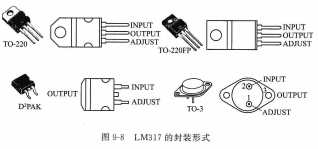

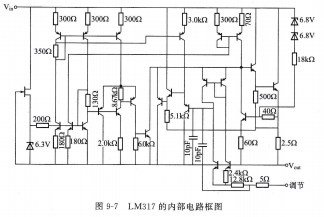

LM317的封装形式如图9-8所示。

图9-8 LM317的封装形式三端可调输出稳压器的典型应用电路如图 9-9所示.原理分析如下.输出与调整端之间的基准电压UREF=1.25V。

调整端电流典型值为IA=50uAo

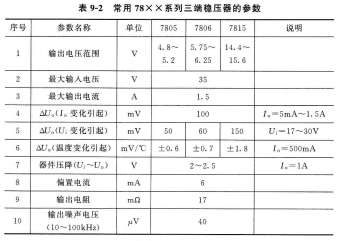

输出电压一般通过电位器RP(R2)来调节,表9-2所示。
