PEEL22CV10AJI-10电阻色环表示方法,(a)四道色环;(b)五道色环,如图7-2所示.

用五色环表示精密电阻器,第一至第二色环表示电阻从高到低的有效数字,第四道色环表示倍乘数,第五道色环表示允许误差。如,色环顺序为黄、黑、红、红、棕,则电阻的阻值为402×102kΩ(即40,2kΩ),误差为土1%。

温度对电阻的影响,温度变化时对电阻值的大小有影响。电阻温度系数(α)表示当温度改变1℃时,电阻值

的相对变化。即当温度每升高1℃时,导体电阻的增加值与原来电阻的比值。α的单位为pp1n/°C(目110 6/°C)。

精密电阻的精度可以达到0.1%,温度系数可以达到20ppm以内。普通电阻一般为土100ppm、±200ppm。电阻温度系数越小越好。

电阻器的分类,电阻器的分类方法很多,通常可以分为固定电阻器、可变电阻器、熔断电阻器、敏感电阻器等。

固定电阻器根据制造材料和结构的不同,可以分为碳膜电阻器、金属膜电阻器、合成碳膜电阻器、玻璃釉电阻器、绕线电阻器等多种,如图7-3所示。表7-3列出了常用电阻器的特点。

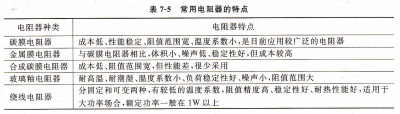

表7-5 常用电阻器的特点,电阻器种类,电阻器特点,碳膜电阻器,成本低、性能稳定、阻值范围宽、温度系数小,是目前应用较广泛的电阻器.

金属膜电阻器与碳膜电阻器相比,体积小、噪声低、稳定性好,但成本较,合成碳膜电阻器,成本低、阻值范围宽,但性能差,很少采用釉电阻器,耐高温、耐潮湿、温度系数小、负荷性好、噪声小,阻值范围大.

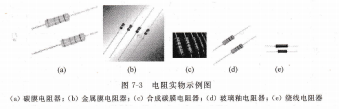

绕线电阻器分固定和可变两种,有较低的温度系数,阻值精度高、稳定性好、耐性能好.适用于大功率场合,额定功率一般在1W以上,电阻实物示例图(a)碳膜电阻器,(b)金属膜电阻器;(c)合成碳膜电阻器;(d)玻璃釉电阻器;(c)绕线电阻器.

电阻器的选用和检测,在实际应用中,要根据电子设各的技术指标和电路的具体要求来选用电阻器的型号和误差等级,所选电阻额定功率一般应大于实际消耗功率的1.5~2倍。

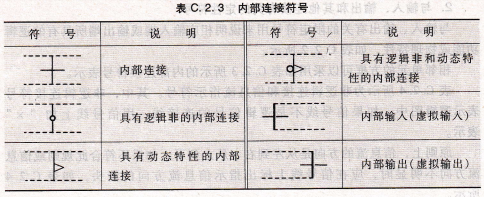

表C.2.3 内部连接符号,或输入与输出之为此,采充说明间内列出了10种关联类型,如表C.3.1所示,其中:

与关联、或关联和非关联用来注明输人和(或)输出之间的逻辑关系。互连关联是用来表示一个输入或输出把其逻辑状态强加到另一个或多个输入和(或)输出上。

控制关联用来标识时序单元的定时输人或时钟输人,并指出受它控制的输人。

置位关联和复位关联用来规定当R输入和S输人均处在它们的内部1状态时,基本触发器的内部逻辑状态。

附录C 电气简图用图形符号―二进制逻辑元件rGB/T4728,12-1996简介符号,内部连接,具有逻辑非的内部连接,具有动态特性的内部连接.

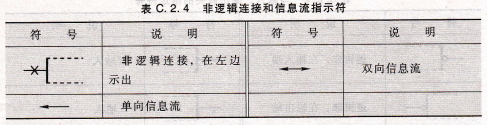

表C.2.4 非逻辑连接和信息流指示符,说明具有逻辑非和动态特性的内部,连接内部输人(虚拟输人)内部输出(虚拟输出),说明双向信息流关联标注法,符号说明非逻辑连接,在左边示出单向信息流.
