PBL3798通常普通电阻的允许误差为±5%、±10%、±20%;而高精密电阻的允许误差则为±0.5%、±1%。常用电阻允许误差等级如表7-2所示,电阻器允许误差,等级级别允许误差±20%.

电阻器的识别,电阻的阻值参数标注方法有4种,即直标法、数标法、文字符号法和色环标注法。

直标法是将电阻值直接用文字表示在电阻体上,允许误差用百分比表示。

数标法主要用于贴片等小体积的电阻,例如阻值472表示47×102Ω(即4.7kΩ)。

文字符号法是用阿拉伯数字和文字符号或二者有规律的组合,在电阻器表面标出其主要参数,其中文字符号可代替标称电阻值中的小数点,具体标注方法如表7-3所示。

表7-3 文字符号法的表示方法,电阻值文字符号,示例文字符号10K.

色环标注法使用最多,色环所代表的意义如表7-4所示。普通电阻器用四色环标注,精密电阻则用五色环标注。紧靠电阻体一头的色环为第一环,露着电阻体本色较多的另一端则为末端,如图7-2所示。

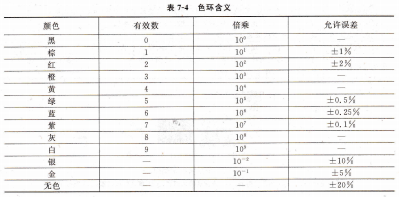

表7-4 色环含义允许误差,在四色环电阻中,第一道色环表示电阻值左起第一位数字,第二道色环表示电阻值左起第二位数字,第三道色环表示电阻值的乘方数,第四道色环表示电阻值的误差。例如,一电阻的色环顺序为红、紫、黄、金,这个电阻的阻值则为27×104Ω(即270 kΩ),误差为±5%,含义文字符号标称电阻值.

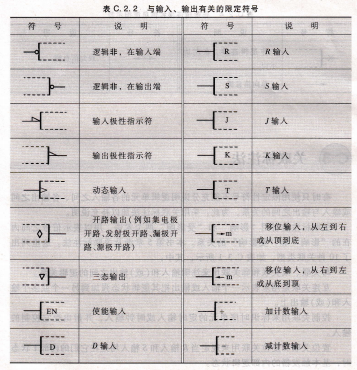

与输入、输出和其他连接有关的定性符号,表C.2.2输出有关的口写说明,R输人s输人J输人Κ输人r输人移位输人,从左到右或从顶到底移位输人,从右到左或从底到顶加计数,输人减计数输人,说明符号逻辑非,在输人端,输人极性指示符,输出极性指示符,动态输人,开路输出(例如集电极开路、发射极开路、漏极开路、源极开路),三态输出使能输人D输人限定符号.
