93417PC发光二极管分为Lamp系列、食人鱼系列、SMD系列、HighPower(大功率)系列。

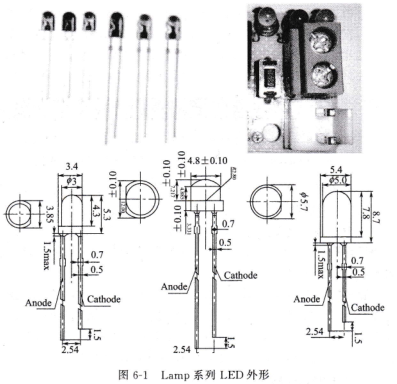

Lamp系列 LED Lamp(LED灯)主要由支架、银胶、芯片、金线、环氧树脂五种物料所组成,电气连接采取2引脚直插的形式。Lamp系列LED外形如图6-1所示。直插式发光二极管即由电子原材料(晶片、金线、支架、银胶)、封装材料(环氧树脂、色剂、扩散剂),以及辅助材料(模条)三大材料构成的闭路电子元件。

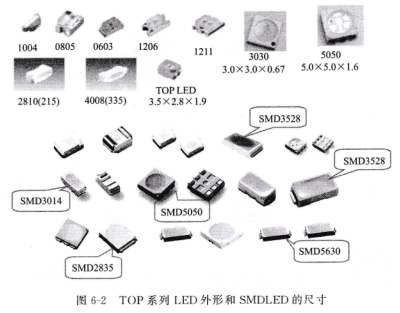

Lamp系列IED外形,SMD系列 SMD形式封装的LED又分CHIP、TOP、SIDEVIEW等若干种。电气连接采取2、4或6引脚贴片的方式,是当前常用的光源。常用结构为PLCC表面灌注型LED,代表产日安品主要有2810、4008、SMD301⒋3020、SMD3528、SMD2835、SMD5050、SMD5630、SMD5730等规格。TOP系列LED外形如图6-2所示。常见的SMDLED的尺寸如图6-2所示。

TOP系列I'ED外形和SMDLED的尺寸,食人鱼系列 食人鱼系列封装为正方形,透明树脂封装,四个引脚,负极处有个缺脚。其散热性能和可靠性都好于普通2引脚直插式,可承受50~70mA的工作电流。食人鱼是散光型的LED,发光角度大于120°,发光强度很高,而且能承受更大的功率。食人鱼系列LED外形如图所示。

High Powcr(大功率)系列 通常分为0.5W/1W/3W/5W等规格,单个1W LED即可承受300mA以上的工作电流。并输出超过1001m的光通量,结构具有多样性,产品有仿流明结构式大功率(K系列/E系列)、LIGHT-BAR(LB系列)、积成式大功率(P系列)、F系列等。High Power(大功率)系列LED外形如图所示。
