PU9104/01T态不变o3变1后建立了新的D/A转换器的数据,输入电压再与此时的吒相比较,比较结果在第三个时钟脉冲作用下保存于03……如此进行,直到OE由1变0,使o5由1变0后将G2封锁,转换完毕。于是电路的输出端D3D2D1Do得到与输入电压vI成正比的数字量。

由以上分析可见,逐次比较型A/D转换器完成一次转换所需时间与其位数n和时钟脉冲频率有关,位数愈少,时钟频率愈高,转换所需时间越短。这种A/D转换器具有转换速度快、精度高的特点。

双积分型A/D转换器,双积分型A/D转换器是常用的一种间接A/D转换器,其基本原理是在某一固定时间内对输人模拟电压求积分,首先将输人电压平均值变换成与之成正比的时间间隔,然后,再利用时钟脉冲和计数器测出此时间间隔,得到与输入模拟量对应的数字量输出。

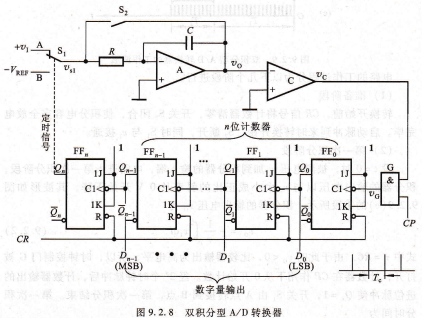

双积分型A/D转换器的原理电路如图9.2.8所示,它由积分器(由集成运放A组成)、过零比较器(C)、时钟脉冲控制门(G)和计数器(FF~FFn~1)等几部分组成。

位数器定时信号数字量输出,双积分型A/D转换器,9,2 A/D锘换器,模拟电路电源,数字电路电源,模拟电路A/D转换器,A正确的地线连接,模拟信号输入,单通道微机化数据采集系统示意图.

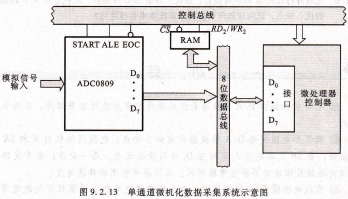

该系统由微处理器、存储器和A/D转换器组成,系统信号采用总线传送方式,它们之间的信号通过数据总线(DBUS)和控制总线(CBUs)连接。

现以程序查询方式为例说明ADC0809在数据采集系统中的应用。采集数据时首先微处理器执行一条传送指令,在该指令执行过程中微处理器在控制总线中产生写信号,其低电平信号启动A/D转换器工作,ADC0809经100 us后将输入模拟信号转换为数字信号存于输出锁存器,EOC信号经反相器产生中断请求信号rⅣrR,通知微处理器取数。当微处理器响应中断请求转人数据采集子程序后,立即执行输人指令,指令产生读信号给ADC0809,将数据取出并存人存储器中。整个数据采集过程中,由微处理器有序地执行若干指令完成。

实现模数转换一般要经过哪四个过程?按工作原理不同分类,A/D转换器可分A/D转换器数字电路.
