UNR421100AAMP 59250和69693-1等手动压接工具,AMP 59239-4和525692手动压接工具,如图6-46所示。



AMP 169400手动压接工具 属于重头类型压接工具,适用于AWG 22-10号线的绝缘接线片和拼接管的压接,还可以压接耐高温的接线片和拼接管,如图6-47所示。

AMP 69710、576714、576715、576723、576742和47814手动压接工具 属于C形头类型压接工具,适用于AWG 22-10号线的绝缘接线片和拼接管的压接,如图6-48所示。



AMP 169400手动压接工具,AMP 69710和576715等手动压接工具.

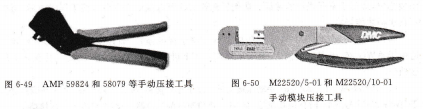

AMP 59824、58079和580804手动压接工具 属于脂鲤头形压接工具,只需更换压接模块就可压接不同类型的终端,适用于22-10号线的绝缘接线片和拼接管的压接,还可以压接耐高温的接线片和拼接管,如图6-49所示。

dMC M22520/5-01和M22520/10-01手动模块压接工具 属于多功能压接工具,只需更换压接模块就可压接不同类型的终端,适用于AWG 26-10号线的绝缘、非绝缘、耐高温的接线片和拼接管的压接。还可以压接高频插头、同轴电缆的各种终端和屏蔽地线冷压接终端等,如图6-50所示。



AMP 59824和58079等手动压接工具,M22520/5-01和M22520/10-01.

手动模块压接工具,Bundy MY28手动模块压接工具 适用于AWG8-2/0号线的旗形接线片的压接,如图6-51所示。

AMP 626气动压接工具系统 只需更换工具头就可压接不同类型的终端,适用于AWG 22-10号线的绝缘接线片和拼接管的压接,还可以压接耐高温的接线片和拼接管,如图6-52所示。



MY28手动模块压接工具,AMP 626气动压接工具系统.

任务标题包含功能识别号FIN(如适用)

警告/警戒(如适用)

-执行本工作的原囚

-给出本工作的原因

-或参见MMEL任务

-或参见CDL任务

-或参见MPD任务

工作准各信息部分可提供;

-工具信息一专用Jli具

-通用工具

-消耗材料

-lPC/PIPC中消耗零件的章节号

-参考其他AMM任务、CMM・TSM等.

~参考图解

3-I1作准各部分可提供:

一包括简唯测试

一飞机恢复到原来状态

4一程序

5-完成

一安全须知

一特定的飞机状态

-接近方式

维护程序的结构,图解零件目录手册(IPC),手册结构,IPC手册由前言和章节组成。前言包括手册更改、手册介绍、机队序列号/厂家序列号交叉索引表、服务通告清单、客户发起的更改清单、供应商清单等。章节内容包括详细零件清单和装配图。

Manual Front Matcr pagc(手册前市)

Highliglnts(手册吏改)

introduction(章节00一手册介绍)

Flcet No./MsN cross rcftablc(FsN/MSN交叉索引表)

SB list(SB滴单)

CoC list(CoC清单)

VENDOR LIST

供应商清单

在各章节包括

TOC手册内容口录

ILLSTRATION FIGURE装配图

DETAlLED PART LIST详细部件清单

IPC手册结构,内容介绍,装配图说明装配图给出部件在飞机上的大致区域及详细区域,部件的分解图及每个分解部件的项.
