MIC2587-1YM触发器有损坏。

整流二极管有断路故障。

反馈太强,R6电阻的接头接触不好或R6电阻本身有断路现象,使电压负反馈很强,输出电压很低。

淬火时,阳极电流小。原因是LC回路的谐振阻抗大。处理方法有:

加大耦合,向上移动5。

将以与T15的连接点向上移动。

增大二槽路电容C26的容量。

阳极电路中,过电流动作跳闸

振荡管冷却水管太短,或水质不好,使阳极对地电阻变小。

阳极回路有接地,或低压线离高压扼流圈太近,发生闪络,或扼流圈短路。

振荡管真空击穿。

隔直电容器C23击穿或发生闪络。

瓷绝缘子太脏,产生放电。

设备不振荡,振荡电路中无电流。故障原因是电路负荷电阻小。

阳极电流很小,栅极电流为零。

栅极电路断线。

KM3未吸合。

栅极耦合不够。

振荡回路中有电容器被击穿。

设备有打火放电现象

负载匹配不好。

放电处有潮气和灰尘。

放电处距离机箱太近。

尖端放电。

元件击穿引起过电流。

1500A/7V晶闸管电镀电源

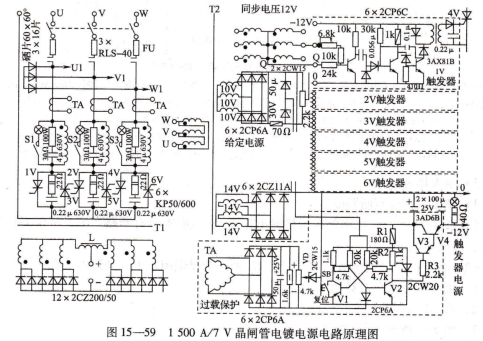

电路原理图如图15-59所示。

电路组成主电路,交流调压电路。交流调压电路采用的是星形带中线的三相交流调压电路,晶闸管的导通顺序如按图15-59的排列,为1Ⅴ、6Ⅴ、3V、2Ⅴ、5Ⅴ、4V。触发脉冲间隔为60°。

整流电路采用带平衡电抗器L的双反星形整流电路。

控制电路,触发电路。采用同步电压为正弦波的触发电路。触发器电源由”的14V绕组电压,经三相桥式整流、电容滤波后通过开关管Ⅴ4提供。

给定电压。取自变压器1.2的10V绕组电压,经三相桥式整流后,由两只型号

为2CW稳压管稳压后作为触发电路的给定电压。
