LM4040D25IDCKR如图9-73所示是光电开关的工作原理。由振荡器产生的脉冲信号经过调制器后形成调制信号送到反射电路,并由发光管GL辐射出光脉冲。当被测物体进人受光器作用范围时,被反射回来的光脉冲进人光敏三极管3DU,并在接收电路中被解调为电脉冲信号,再经放大器放大和同步选通整形,然后用数字积分或RC积分方式排除干扰,最后经延时(或不延时)触发驱动器输出光电开关控制信号。光电开关一般都具有良好的回差特性,因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态,从而可使其保持在稳定工作区。同时,自诊断系统还可以显示受光状态和稳定工作区,以随时监视光电开关的工作.

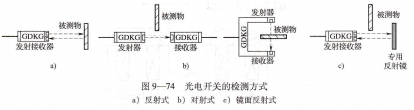

光电开关按检测方式可分为反射式、对射式和镜面反射式三种类型,如图9-74所示.

新型光电开关采用集成电路技术和SMT表面安装工艺,具有抗相互干扰、可靠性高、工作区域稳定等优点和延时、展宽、外同步、自诊断等智能化功能。新型光电开关采用脉冲调制的主动式光电探测系统,它所使用的冷光源有红外光、红色光、绿色光和蓝色光等,可非接触、元损伤地迅速检测各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

由于光电开关输出回路和输人回路是电隔离的(即电绝缘),在物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出以及安全防护等诸多领域得到应用。此外9利用红外线的隐蔽性,还可在银行、仓库、商店、办公室以及其他需要的场合作为防盗警戒之用。

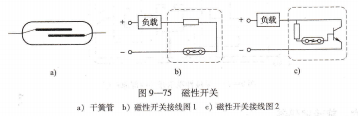

磁性开关顾名思义就是通过磁铁来感应的。常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。开关就是干簧管,是干式舌簧管的简称,是一种有触点的无源电子开关元件,具有结构简单,体积小,便于控制等优点,其外壳一般是一根密封的玻璃管,管中装有两个弹性簧片电板,玻璃管中通常充人惰性气体,如图9-75a所示c平时,玻璃管中的两个簧片是分开的,当有磁性物质靠近玻璃管时,在磁场磁力线的作用下,管内的两个簧片被磁化而互相吸引接触,簧片就会吸合在一起,使结点所接的电路连通。外磁力消失后,两个簧片由于本身的弹性而分开,线路也就断开了。在实际运用中,通常用永久磁铁控制这两根金属片的接通与否,所以又被称为“磁控管”。作为一种利用磁场信号来控制的线路开关器仵,磁性开关可以作为传感器用,常常和磁性气缸配合使用,检测活塞的位置,还可以用于计数、限位、安防等.
