LTC6908CS6-1#TRPBF半导体接近开关的外形及原理如图9-72a、图9-72c所示。工作原理为:当有金属物体进入一个以稳定频率振荡的高频振荡器的线圈磁场时,由于该物体内部产生涡流损耗,使振荡回路电阻增大,能量损耗增加,以至于振荡减弱直至终止。因此,在振荡回路后面接上放大电路与输出电路,就能检测出金属物体存在与否,并能给出相应的控制信号去控制继电器或其他电器,以达到控制目的。

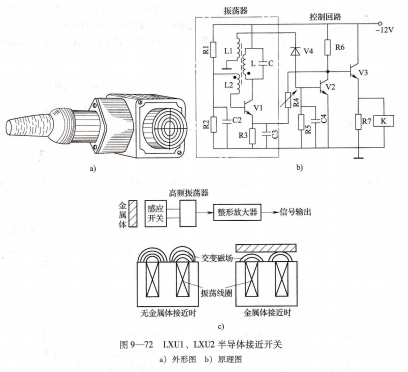

目前应用较多的接近开关有LJ系列,LXJ系列及LXU系列。如图9-72b所示为LXU系列半导体接近开关原理线路图。线路的工作情况是:电路在无外界影响时,由Ⅴ1和高频变压器组成的高频振荡器振荡,线圈L1感应出约150kHz的交流电压,经过二极管V4整流、电容C4滤波后加在V2基极上一个负电位,于是V2导通,Ⅴ3截止,此时,继电器不动作。当金属接近振荡线圈时,由于高频电流产生的高频磁场在金属中引起涡流损耗,削弱了振荡能量,同时由于涡流的去磁作用,也削弱了高频磁场,使正反馈量减少,破坏了振荡条件而使振荡停止,L1没有高频电压输出,V2截止,V3导通,发射极输出近-12V的负电位,于是继电器获电工作。

光电开关半导体接近开关虽然克服了接触式行程开关存在的响应速度低、精度差、使用寿命短等缺点,但是却存在作用距离短,不能直接检测非金属材料的缺点。而光电开关的出现则克服了它们的上述缺点,它体积小、功能多、使用寿命长、精度高、响应速度快、检测距离远并且抗光、电、磁干扰能力强。

光电开关是光电接近开关的简称,和半导体接近开关一样,是传感器大家族巾的成员。光电开关是由发射器、接收器和检测电路三部分组成的,发射端发射红外线等不可见光信号,并经过直射或反射方式进入接收端,当有物体接近时将阻碍或反射红外线光信号,检测电路把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
