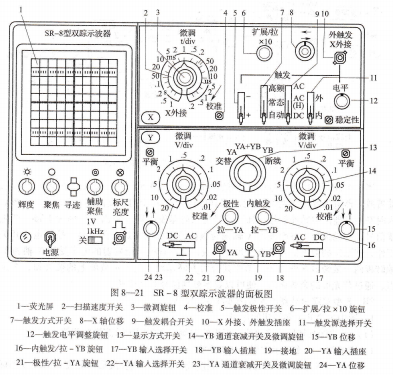

LT1719CS8内触发/拉一YB旋钮是推拉式开关,在推人的位置上为内触发,触发信号分别取自YA、YB通道的输入信号,只能用作一般的双踪显示,不能作时间比较;而在拉出的位置上,触发信号只取自YB通道的输人信号,可以比较两被测信号的时间和相位差。

显示方式开关,有五种状态:“YA”方式,只显示YA通道的信号;“YB”方式,只显示YB通道的信号; “YA+YB”方式,YA、YB通道的信号进行叠加后再显示;“交替”方式,轮流扫描显示YA、YB通道的两个信号,利用荧光屏的余辉现象,在荧光屏上同时观测两个被测信号波形,适用于频率较高的信号;“断续”方式,在一个扫描周期内,以足够高的频率,轮流接通YA、YB两个通道,使两个信号被反复断续扫描显示,利用荧光屏的余辉现象,在荧光屏上同时观测两个被测信号波形,适用于频率较低的信号。

YA、YB位移旋钮,调整荧光屏上的波形上下移动.方便观察和测量。

X轴偏转系统位于面板的有上部,主要用于触发信号的调整。

扫描速度开关及微调旋钮,调节被测波形的扫描速度,使荧光屏上显示1到2个完整的波形。外圈大旋钮为扫描速度开关,中间小旋钮为微调,微调旋钮最大有2.5倍的变化范围,精确测量时应顺时针旋到底,置于校准位置。

扩展/拉×10旋钮是一个推拉式开关,在推人的位置上,波形正常显示,而在拉出的位置上被测信号在X轴向显示的波形扩大10倍,用来观察快速脉冲或重复频率较高的被测信号。一般置于推人的位置上。

Ⅹ轴位移,调整荧光屏上的波形左右移动,方便观察和测量。

Ⅹ外接、外触发插座,是外触发信号和X外接信号的共用输人端,受扫描速度开关及微调旋钮的控制。当扫描速度开关置于扫描挡时,作为外触发信号输人;当扫描速度开关置于“X外接”挡时,作为X外接信号输人。

触发源选择开关,在“内”位置时,触发信号取自Y轴通道的被测信号;在“外”位置时,触发信号取自由“X外接、外触发插座”输人的外触发信号。一般置于“内”位置上。

触发耦合开关,“AC”为交流耦合,触发性能不受直流分量的影响;“AC(H)”也是交流耦合,但触发信号是通过高频滤波器的,可以抑制叠加在触发信号上的低频干扰信号;“DC”为直流耦合。一般采用交流耦合方式“AC”。

触发方式开关,一般置于“常态”位置,测量频率较高的信号时置于“高频”位置,测量频率较低的信号时置于“自动”位置。

触发极性开关,置于“十”挡,选择触发信号的上升部分来对扫描进行触发;置于“-”挡,选择触发信号的下降部分来对扫描进行触发。

触发电平调整旋钮,调整触发信号对扫描进行触发时电平的高低。

使用方法和步骤,开机准备。将触发极性开关置于“+”,触发方式开关置于“常态”,触发耦合开关置于“AC”,触发源选择开关置于“内”,显示方式开关置于“YA”,扩展/拉×10旋钮、极性/拉一YA旋钮和内触发/拉一YB旋钮置于推入的位置,输入选择开关置于“⊥”;将辉度、聚焦、辅助聚焦、标尺亮度旋钮,YA、YB通道衰减开关,扫描速度开关,YA、YB、Ⅹ轴位移旋钮,均置于中间位置;将三个微调旋钮全部顺时针旋到底,置于校准位置。

开机预热。打开电源开关,进行预热。然后寻找光点,调整辉度、聚焦、辅助聚焦旋钮和扫描速度开关,使荧光屏上显示一条亮度合适的清晰的扫描基线,调整

YA、YB、X轴位移旋钮,使扫描基线在荧光屏的正中间。

直流电压的测量。将被测信号通过探针接入YA或YB输入插座,将输人选择开关置于“DC”,显示选择开关置于“YA”或“YB”。调整通道衰减开关,使屏幕上的扫描线沿垂直方向产生合适的位移。位移的格数乘以衰减开关的读数Ⅴ/div即为该直流电压的幅值,如图8-22a所示。扫描线往上移动,探针所接触的为高电位,扫描线往下移动,探针所接触的为低电位。
