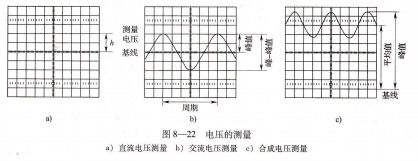

AO4440当电桥平衡后,被测电参数之值(电感Lx、电容Cx或电阻Rx)等于量程开关选择的量程乘以读数旋钮的读数;被测电感的品质囚数Q(或电容的介质损耗)等于交流电压的测量。将被测信号通过探针接入YA或YB输入插座,将输人选择开关置于“AC”,当被测信号频率较低时,可将输入选择开关置于“DC”,显示选择开关置于“YA”或“YB”。调整通道衰减开关和扫描速度开关,使屏幕上出现1个至2个大小合适的完整波形,调整触发电平调整旋钮使波形稳定。波形最高点(波峰)到波形最低点(波谷)之间的格数乘以衰减开关的读数Ⅴ/div即为该交流电压的峰一峰值,峰一峰值的一半即为该交流电压的峰值,也就是最大值σm,其有效值σ=σm/2。波形中两个相邻的大小和变化趋势相同的点之间的格数(如波峰到波峰之间的格数)乘以扫描速度开关的读数t/div即为该交流电压的周期r,如果使用了“扩展/拉×10旋钮”,则计算结果均应除以10。该交流电的频率r为r=1/r。如图8-22b所示。
合成信号的测量。在实际测量中,经常需要测量既含有直流成分又含有交流成分的合成信号。将被测信号通过探针接人YA或YB输人插座,将输入选择开关置于“DC”,显示选择开关置于“YA”或“YB”。调整通道衰减开关和扫描速度开关,使屏幕上出现1个至2个大小合适的完整波形。若波形超出荧光屏显示范围,可先将输入选择开关置于“⊥”,调整YA或YB位移旋钮,将扫描基线下移或上移,并记住新基线的位置,然后将输入选择开关置于“AC”,使波形在荧光屏的有效范围内。调整触发电平调整旋钮使波形稳定。波形最高点到基线之间的格数乘以衰减开关的读数Ⅴ/div即为该合成电压的峰值,交流分量对称轴到基线之间的格数乘以衰减开关的读数V/div即为该合成电压的平均值,如图8-22c所示。
同频率两个正弦信号相位差的测量。将被测信号通过探针接人YA、YB输人插座,将输人选择开关置于“AC”,当被测信号频率较低时,可将输人选择开关置于
“DC”,显示选择开关置于“交替”或“断续”,内触发/拉一YB旋钮置于拉的位置。调整通道衰减开关和扫描速度开关,使屏幕上每个信号各出现1个至2个大小合适的完整波形,调整触发电平调整旋钮使波形稳定。两个信号波形相邻两个波峰之间的格数乘以扫描速度开关的读数t/div即为两个波形的时间差r,其相位差田等于时间差与两被测信号周期T的比值乘以360°,即♀=360°×J/T,如图8-23a所示.
脉冲波形的测量。按照交流电压测量方法,将脉冲波形接人示波器并调整好。两个相邻重复出现波形的间隔,即――个完整的脉冲波形在X轴向占有的格数乘以扫描速度开关的读数t/div即为该脉冲电压的周期T;脉冲电压由最大值的10%上升到最大值的90%所占有的格数乘以扫描速度开关的读数t/div即为该脉冲电压的上升时间t2,也叫脉冲前沿;脉冲电压由最大值的90%下降到最大值的10%所占有的格数乘以扫描速度开关的读数t/div即为该脉冲电压的下降时间r2,也叫脉冲后沿;脉冲前沿中心点量压线测电基周期.
