MA26D29 模拟示波器和数字示波器

发布时间:2019/12/1 22:14:12 访问次数:927

MA26D29损耗倍率开关选择的倍率乘以损耗平衡旋钮的读数。

如果不需要精确测量电感的品质因数Q或电容的介质损耗时,在调节电桥平衡的过程中,也可以调节损耗微调旋钮,降低调节电桥平衡的难度。

测量完毕关断电源。

注意事项,严格按照交流电桥说明书去选择交流电桥电源。为获得精确的测量结果,仪表外壳应妥善接地。

合理布置各种仪器,缩短连接导线长度,减少外部干扰。

测量前各调节旋钮均应置于“0”位置,每次更换被测元件或变更桥内电路时,应断开电桥电源。

电桥每次使用前,应将转盘、旋钮等来回旋转几次,使各触点接触良好。开关和触点应定期清洗。使用完毕后拆除所有导线,擦拭干净,放置在阳光不能直接照射的地方,远离热源,注意防潮防腐蚀。电桥长期不用时,应将电池从电桥中取出,防止电池渗液损坏电桥。

双踪示波器,示波器是一种能把随时间变化的电过程用图像显示出来的电子仪器。示波器主要用来观察电波形,测量电波形的幅度、频率、周期、相位等参数,还能观察到信号非线性失真的情况。对脉冲信号的测试只有示波器能够完成。示波器能够直接把信号波形显示在示波屏上,响应非常迅速,微细部分也能清晰分辨。对于电量的测量来说,它是一种方便有效的测量仪器,在实验、生产、检修等方面都得到大量的使用。

示波器按照工作方式可以分为模拟示波器和数字示波器。模拟示波器直接测量信号电压,并通过电子束直接在屏幕上描绘电压。数字示波器通过模拟转换器(ADC)把被测电压转换为数字信息,并对样值进行存储,然后重构波形在屏幕上显示。

示波器按照其特点和用途,可分为通用示波器、多线示波器、取样示波器、存储示波器和特种示波器。多线示波器具有多个独立Y轴信道,可以同时测量并显示多个信号;取样示波器可以把高频信号模拟转换成低频信号;存储示波器可以把信号波形存储起来供下次调用;特种示波器能满足一ˉ些特殊的测量需求,如电视示波器、高压示波器、超低频示波器等。

现在市场上还出现一些智能示波器,采用微处理器对波形自动进行处理和分析。同时体积也不断缩小,出现了手持式示波表,使得示波器的使用像万用表一样简单、方便,并易于携带。

SR-8型示波器是一种便携式双踪通用模拟示波器。双踪示波器主要由Y轴放大

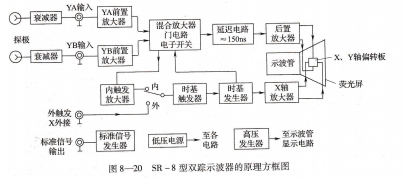

器、X轴放大器、扫描发生器及同步电路、示波管及电源四大部分组成,其原理方框图如图8-20所示。Y轴有两个通道,由电子开关控制,可以只让其中一个通道的信号或者是两个通道的信号叠加后通过,示波屏上显示一个电波形;也可以让两个通道的信号采用交替或者断续的方式通过,示波屏上显示两个电波形。




当一个或两个被测信号由Y轴的两个通道(YA和YB)输入,经探极、衰减器、前置放大器进入混合放大器门电路,门电路即产生一个内触发信号,经放大、整形后进人时基触发器产生脉冲信号,脉冲信号进入时基发生器(锯齿波扫描发生器)产生扫描信号,扫描信号一方面进人X轴偏转板,另一方面又送人门电路,控制电子开关的工作,使选定的被测信号进入Y轴偏转板,示波管电子枪发射的电子受到X轴和Y轴偏转板两个偏转电场的作用,依照其合力方向运动,轰击示波屏上的荧光粉,产生光点,通过荧光屏的余辉作用,便可以观察被测信号的电波形。

SR-8型双踪示波器的面板图如图8-21所示。

图中主要开关和旋钮的作用,示波管及其控制旋钮位于面板的左侧,主要用于示波管的调整。

荧光屏,用来显示波形,便于观察、测量。

辉度、聚焦、辅助聚焦、标尺亮度旋钮,用于调整波形的亮度、清晰度和标度

尺的亮度。

寻迹按钮,帮助寻找光点的位置。

电源开关及指示。

标准方波信号(1V,1 kHz)输出插座及开关,主要用于自检。

Y轴偏转系统位于面板的右下部,主要用于输人信号的调整。

YA、YB通道衰减开关及微调旋钮,调节被测波形的衰减程度,使荧光屏上显示的波形大小适当。外圈大旋钮为衰减开关,中问小旋钮为微调,微调旋钮最大有2.5倍的变化范围,精确测量时应顺时针旋到底,置于校准位置。

YA、YB输入选择开关是被测信号输入到示波器输入端耦合方式选择开关,置于“DC”挡,能通过含有直流分量的输人信号;置于“AC”挡,只能通过交流信号。置于“⊥”挡,输人端接地。

YA、YB输人插座,被测信号通过探针由此插座输人至示波器。

极性/拉一YA旋钮是推拉式开关,在推入的位置上作正极性显示,而在拉出的位置上,YA作负极性(倒相)显示。

深圳市唯有度科技有限公司http://wydkj.51dzw.com/
