HD74LS07FPTR水银湿式舌簧继电器不仅在一定程度上继承了干式舌簧继电器的可靠性高、动作快、寿命长等优点,而且比干簧继电器切换容量大(最大可达5A左右),无触点抖动,具有极低的噪声电平和更长的寿命(可达109~1010次)。水银湿式舌簧继电器之所以具有这些优点,主要是洁净的水银膜对触点的保护作用,触点表面的水银膜使动舌簧片撞击后产生回跳时电接触不致断开,消除了触点抖动所造成的短弧现象。水银膜保护触点不产生电磨损和机械磨损,免除了触点的污染、烧伤和熔焊。管内充以高压氢气使得在较小的触点间隙和触点尺寸下能切换较高电压。同时能防止水银氧化及蒸发而影响继电器性能。由于湿式舌簧继电器具有这些特点,所以它在精密仪器、计算装置、数字测量装置、模数转换装置等方面得到广泛的应用。

湿式舌簧继电器的缺点是需要直立安装,其倾斜极限一般不得超过30°,不能承受较高的冲击和振动,结构较复杂,工艺要求较高,最低工作温度不得低于水银的凝固点(-38.9C)。这些缺点使它的应用范围受到一定限制。目前,任意安装位置的水银湿式舌簧继电器已经研制出来,并正在大力发展。

铁氧体剩磁式舌簧继电器,铁氧体剩磁式舌簧继电器简称铁簧继电器,它是由小型舌簧管、钴锌铁氧体及套在铁氧体上的线圈及两端的支持构件组成。其结构原理如图3-53所示(图中未画出套在铁氧体上的线圈)。图中两端的支持构件由磁性塑料制,并联铁簧继电器结构原理图成,它除了起支持件的作用外,还完成闭合磁1~活簧管,2一铁氧体;3一支持构件。路以及两个舌簧管间起隔离的作用。钴锌铁氧体具有矩形的磁滞回线,能获得较强的剩磁。

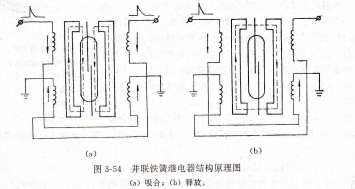

并联铁簧继电器的工作原理如图3-54所示,其工作原理如下:如加至线圈的激励电流脉冲的大小足以使铁氧体磁化至饱和以及当电流脉冲消失后铁氧体中的剩磁磁感应强度足并联铁簧继电器结构原理图(a)吸合;(b)释放。

以使舌簧管保持吸合的话,则当两个激磁线圈同时通以相同极性和幅值的电流脉冲(其宽度以us计)时,两铁氧体将并联磁化至饱和,铁簧继电器吸合,如图3-54(a)所示。当电流脉冲消失后,由于铁氧体中仍保持有足够的剩磁感应强度,故可使铁簧继电器仍保持在吸合状态。当两个线圈中任意一个线圈通以电流脉冲时,两铁氧体将串联磁化,此时通过舌簧管之磁通几乎减小为零,于是铁簧继电器释放.如图3-54(b)所示。

铁簧继电器同样具有前述干簧继电器的优点,而且吸合及释放速度更快,吸合时间一般仅为几百微秒,能自持,动作灵敏,宽度为5us的电流脉冲就可使它动作,因此能与电子线路很好地配合。

热敏继电器又称温度继电器,它直接反应发热情况,并在温度达到一定数值时动作。大体上有两种类型,一种是双金属式热敏(温度)继电器;另一种是半导体热敏电阻混合式继电器。

双金属片式热敏继电器,双金属片通常由两层厚度相同而热膨胀系数不同的金

属层组成,如图3-55所示。图中(a)所示的两种等厚度的金属片,其中金属片A具有较小的线膨胀系数αA,金属片B具有较大的线膨胀系数αb。在未曾受热之前,金属片的长度基本一致。

图3-55(b)所示的是A、B两金属片受热后都会伸长的情况。由于αA<αb,所以金属片B伸长较多而金属片A伸长较少。但这时两金属片是各自自由地伸长。

图3-55(c)所示的是用机械碾压的方法将两金属片紧密结合成一体。那么,如果在室温下这个整体双金属片呈平板状。

图3-55(d)所示的一端固定,另一端为自由端的双金属片,当温度升高时,线膨胀系数大的金属片B(称为主动层)力图向外作较大的延伸,而线膨胀系数小的金属片A(称为从动层)只能作较小的延伸。由于两层材料紧密贴合(d)不能自由延伸,就产生了矛盾。矛盾的解决就是它们从平板特性状态转变为弯曲状态,以便主动层多延伸一点,从动层少延金属片;查热后各自自伸一些。这就是双金属片在受热后之所以能够发生弯曲变形由地伸长;把两金属的原因。紧密地结合成为一体.

常用的双金属片的主动层多采用铁镍铬合金、铜合金、受热后发生弯曲。高锰合金等材料(ab=13~20×10ˉ6/C).从动层多采用铁镍类合金(如殷铜)材料(αA=1~2×10ˉ6/C)。

双金属片式热敏继电器,用双金属片制成的热敏继电器叫做双金属热敏继电器,如图3-56所示。
