HMC651器的常开触点3与电源是断开的,此时单结晶体管V1处于截止状态。在按动选择延时时间的微动开关(若选定延时2s)后9电源经过RC延时电路(图中的R6和C2)对电容c2充电,经过2s时问的充电后,单结晶体管V1的发射极E与第一基极Bl之间电阻值突然下降而导通。C2通过E、Bl、隔离二极管V2和电磁继电器线圈J到地进行放电,C2放电电流较大,足以使继电器吸合而使触点1与2断开,1与3闭合,接通J被控电路的电源。此时，电源经电阻R1降压后加在电磁继电器线圈上使其自锁,保持继电器长期处于吸合状态。

电路中的电阻R4、R5、R6及相应的微动开关,用来选择不同的延时时间。在第二基极B2与地之间接入的电容cl的作用,是在电源开关K接通后,电源通过电阻R2对C1充电至电源电压,以保证电磁继电器在吸合时,触点转换过程中9由电容C1向单结晶体管Vl供电,维持其工作,保证继电器可靠地转换触点,使被控电路按需要的延时时间接通电源。

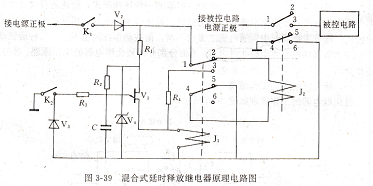

混合式延时释放继电器，混合式继电器也可以构成延时释放的电路。图3-39所示的是延时释放被控电路的单结晶体管延时继电器原理电路图。

混合式延时释放继电器原理电路，图3-39中电磁继电器J2用来控制被控电路的通断。单结晶体管V1与电磁继电器J1组成混合式廷时释放继电器电路。

当接通电源开关K1以后,再按通控制开关K2时,整个电路的负线经二极管V3和开关K2接地而进入工作状态。此时电源经隔离二极管V2,J1继电器的触点1、2,J2继电器的线圈J2,.11继电器的触点4、5和V3、K2到地构成回路。使J2继电器吸合,触点1、3润合,而接通被控电路的电源。与此同时,J2继电器的触点4、6闭合,使J2继电器线圈电路增加一条接地的回路而进行自锁。这时即使断开控制开关K2”J2继电器线圈不能立即断电而继续保持在吸合状态。经过混合式延时释放电路延时一定时间以后,使J1继电器线圈断开9J2释放后断开触点1、3和4、6。被控电路才与电源断开,整个电路回复到原来的状态。延时电路的工作情况如下:电阻R1与稳压管V还组成稳压电路,取V4的稳定电压作为单结晶体管V1的电源,R2与C作为延时元件。当电源开关K1及控制开关K2都接通时,电源经R1由V4稳压后9用电阻R2和R3分压,由于R3<<R2,在R3上的分压值很小,不足以使V1的发射极导通,所以J1继电器不会吸合,保证了J2继电器在K2接通瞬时就吸合工作。当控名端连在一起,将每个数码管的公共极COM增加位选通控制电路.位选通由各自独立的控制电路来控制。通过分时轮流控制各个LED数码管的COM端,就使各个数码管轮流受控显示,称为动

态驱动。在轮流显示过程中.每位数码管的点亮时间为1~2ms,由于人眼的视觉暂留现象及LED的余辉效应.尽管实际上各位数码管并非同时点亮.但只要扫描的速度足够快,不会有闪烁感,动态显示的效果与静态显示是一样的。

数码管不同位显示的时间间隔可以通过调整延时程序的延时长短来确定.也可同时确定数码管显示时的亮度。在设计程序时既要考虑到显示时数码管的亮度,又要考虑到数码管显示时不产生闪烁现象。

当单片机输出字形码时,所有数码管都接收到相同的字形码,要使数码管显示出字形,取决于单片机对选通端COM端的控制.使用时将需要显示的数码管的选通控制打开,就显示出字形,没有选通的数码管就不会亮。单片机控制的LED数码管动态显示驱动如图6-23所示。

LED驱动控制/键盘扫描专用集成电路的应用,TM1650是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路.内部集成有MCU输人输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。TM1650性能稳定、质量可靠、抗干扰能力强,适用于24h长期连续工作的应用场合。LED驱动控制/键盘扫描的动态显示驱动如图6-24所示。

内控式LED花样显示,TM1805是内控式LED花样显示驱动IC,本产品内部自带振荡器,3个RGB输出端口,无需单片机控制,实现幻彩控制,三种模式设定;同步显示接口,可通过一个电阻来采样市电50Hz频率作为同步信号输人。芯片内部白带2.1V和5V稳压管,外围器件简洁,性能优良,质量可靠,适合装饰彩灯、点光源。
