TLP206GA流信号要另加整流线路)使振荡器起振,由隔离变压器副边输出高频振荡脉冲,再经整形触发电路去推动输出开关器件。

输出供直流负载的电路,输出接通直流负载的变压器隔离式固态继电器的原理电路如图3-23所示。由晶体管Vl和电容器组成高频振荡器,变压器副边的振荡信号通过二极管V整形后去导通功率输出晶体管V2,从而接通负载回路,振荡器频率为3~9 MHz。该继电器等效一组常开触点。

输出接直流负载的固态继电器,输出晶体管V2可采用功率MOs场效应管,所需驱动功率甚小,特别适于用变压器来激励其通断。所以功率MOS场效应管为变压器隔离式固态继电器输出直流大功率开辟了可喜的前景.

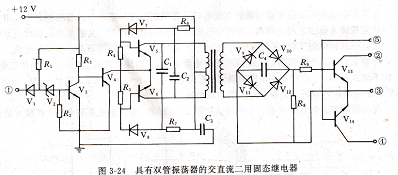

输出供交直流负载的电路,不少变压器隔离式固态继电器,其输出回路既能接通直流负载又能接通交流负载,即输出是无极性“触点”,通常是靠二个背对背相串接的三极管来实现的。图3-24是一种经改进后的双管推挽式振荡器原理电路图。它克服了单管振荡器使变压器铁心单向磁化,从而使管耗增大、效率降低的缺点。

具有双管振荡器的交直流二用固态继电器,当输入端①由控制源输入低电平时,晶体管V3截止,V4饱和导通并使晶体管V5、V6组成的高频振荡器起振。振荡信号经接在变压器副边上由二极管V9~V12组成的整流桥整流后,去导通晶体管V13和V14,使②端和④端之间呈低阻状态,相当于输出开关接通。

LED数码管有一般亮或超亮等不同之分,也有0.5in、lin(1in=25.4mm)等不同的尺寸。小尺寸数码管的显示笔画常用一个LED组成,而大尺寸的数码管由两个或多个LED组成。

内部结构:共阴型和共阳型。

外形尺寸:“0,5”和“0,8”。

显示颜色:红色和绿色。

亮度强弱:超亮、高亮和普亮。

驱动方式,数码管要正常显示,就要用驱动电路来驱动数码管的各个笔,从而显示数字或文字,根据数码管的驱动方式的不同,可分为静态式、动态式两类。

静态显示驱动 静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/o端口进行驱动,或者使用如BCD码二一十进制译码器译码进行驱动。静态驱动的优点是编程简单,显示亮度高,缺点是占用I/0端口多,实际应用时必须增加译码驱动器进行驱动,增加了硬件电路设计的复杂性。

动态显示驱动 数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一。动态驱动是将所有数码管的8个显示笔段“a、b、c、d、e、f、g、DP”的同名端连在一起,另外为每个数码管的公共极COM增加位选通控制电路,位选通由各自独立的.
