实验七 如图3.3-6所示将两个RC电路构成一个RC滤波电路(R1=10kΩ、C1=

100nF、R2=1kΩ和C2=10nF),并连接到正弦波电压信号源上。在不同的频率时,用高阻电压表测量其输出电压。

结果:在频率较低的范围和频率较高的范围内,输出电压很小。而在中间的频率范围内,输出电压的幅度基本上接近于输入电压。

图3,3-6所示的滤波电路是由一个高通滤波器后面再串接一个低通滤波器而构成的。其中,由R2和C2组成的低通滤波器,其截止频率FH远高于由R1和Cl组成的高通滤波器的截止频率F1。因此,高通滤波器抑制低端频率,低通滤波器抑制高端频率,这样便形成了带通滤波器。

带通滤波器只允许确定额率范围内的信号电压通过。

如果将一个下限截止频率为300Hz、上限截止频率为3000Hz的RC带通滤波器,与一个低频放大器串联构成信号传输通路。该滤波器可以对低端频率和高端频率的信号电压进行抑制。用这种方法可以提高电话通信时的语音清晰度。

RC带阻滤波器

图3.3-6 RC带通滤波器

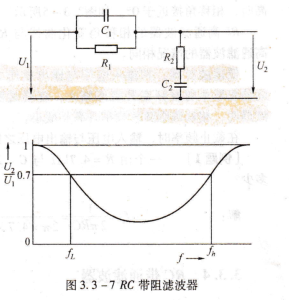

如图3.3-7所示,这种滤波电路由一个R1C1并联电路和一个R2C2串联电路组成。在频率低时,R2相对于C2的容抗来说很小,可忽略不计,而C1的容抗可以忽略不计,因为在较低频率时它相对于并联的电阻来说很大。所以在低频时一个由R1和C2构成的低通滤波器在起作用。当频率较高时,R1和C2对分压不再有影响。所以,在较高频率时一个由C1和R2组成的高通滤波器起作用。

在中间的频率范围时,输出电压主要由RI和R2的分压比来确定。带阻滤波器对一定频率范围内的信号进行抑制。
