15ETH06STRLPBFTL431的应用电路如图9-12所示。正常工作时,应在参考端与阴极端之问接一个电容,确保电路的工作稳定。电路的控制是通过控制TL431内部调整管的电流在一定范围内达到稳定电压UOut的目的。TL431的内部调整管实际上是和接在UOut端上的负载并联的,称为并联稳压器。

NE555是属于555系列的计时芯片中的一个型号,555系列引脚功能及应用都是相同的。不同型号555系列产品因价格不同,其稳定度、省电、振荡频率也不相同。而555是目前应用很广且相当普遍的计时芯片,工作时外部只需少数的电阻和电容,便可产生设计电路所需的脉冲信号。目前的生产厂家主要有NXP(恩智浦)、TI(得州仪器)、NEC(日电)、ST(意法半导体)、FAIRCHILD

(仙童)。

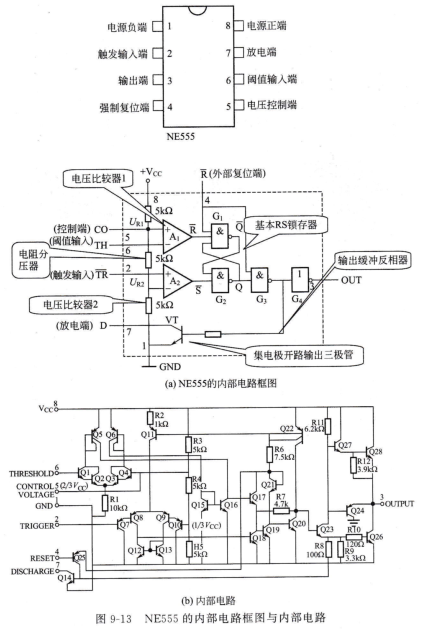

NE555的内部电路框图与内部电路如图9-13所示。

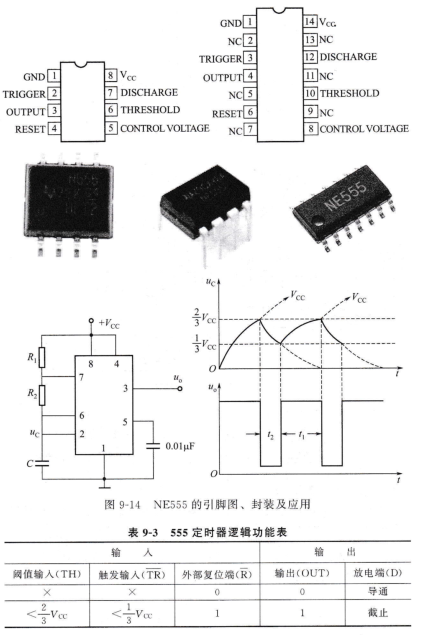

NE555的引脚图、封装及应用如图9-14所示。

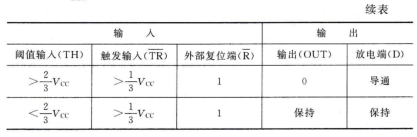

555定时器逻辑功能表如表9-3所示。

555定时器典型应用有单稳态电路、双稳态电路、无稳态电路三种。

单稳态电路只有一个稳定状态,触发翻转后经过一段时问会回到原来的稳定状态.一般作为固定脉冲宽度整形。单稳态电路分为人工启动型单稳、脉冲启动型单稳、压控振荡器。

双稳态电路有两个稳定状态,一个输出端及两个输人端,当输人端的“+”端有触发信号时,输出端立即变为高电平,且一直稳定地输出高电平。当输人端的“―”端有触发信号时,输出端立即

变为低电平,且一直稳定地输出低电平。触发翻转后会一直保持.有记忆功能,可作为一般的存储器或计数器。双稳态电路有触发电路、施密特触发电路。

无稳态电路主要是多谐振荡器电路。多渚振荡器可以由三极管构成,也可以用555或者通用门电路等来构成。多谐振荡电路可分为直接反馈型、间接反馈型、无稳型VCD。
