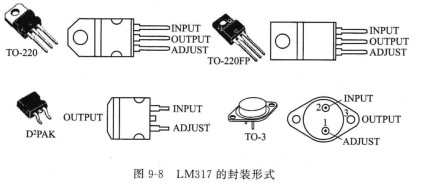

3-1906012-8LM317的封装形式如图9-8所示 。

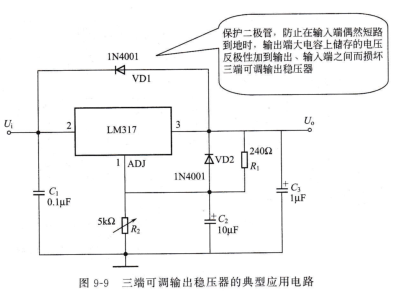

三端可调输出稳压器的典型应用电路如图9-9所示 。

原理分析如下 。

输出与调整端之间的基准电压 UREF=1,25V。

调整端电流典型值为 IA.=50uAo

输出电压一 般通过电位器RP(R2)来调节.

天学通电子元器件及电路

三端可调输出稳压器的典型应用电路,保证Ui―Uo)2,5~3V 要有一定压差,有压差就会产生功耗,一般都转换为热量.因此,在使用中应加足够尺寸的散热器。

R1取值为120~240kΩ,R2取值为2~5kΩ(即可变电阻RP)。

三端可调分流基准源TL431

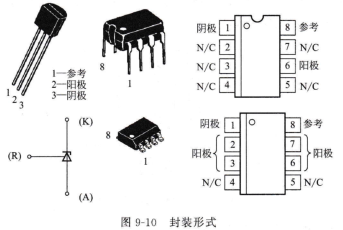

TL431是由得州仪器公司(TI)生产的三端可调分流基准源,具有良好的热稳定性能。其输出电压用两个电阻就可以任意地设置到从t rrcf(⒉5V)到36V范围内的任何值。典型动态阻抗为0.2Ω,可代替齐纳二极管使用。TL431是一种并联稳压集成电路,其性能好、价格低,广泛应用于数字电压表、运放电路、可调压电源、开关电源等。其封装形式如图9-10所示。

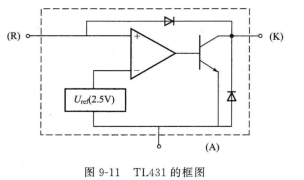

TL431的框图如图9-11所示。使用时阴极(CATHODE)端通过一个电阻接到电源正或调整管上,阳极(ANODE)端接到电源地,参考(R)端则一般通过分压电阻进行采样。TL431是一个名义电压为2.5V的基准电压。当参考(R)端的电压与基准电压相等时,电路工作稳定,即通过控制内部的调整管(二极管)工作电流的大小来达到稳压的目的。
