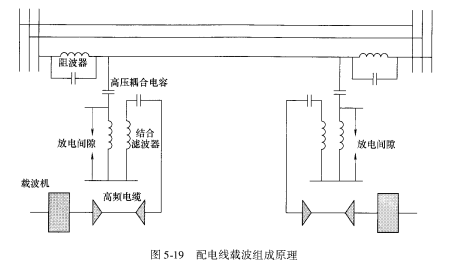

图5-19中各部分功能原理介绍如下。

    (1)高频阻波器NT5CB256M16BP-DI

   高频阻波器串联在线路两端,它是由电感线圈和可变电容组成一个对高频信号的并联谐振电路,因此对高频电流呈现最大的阻抗,从而将高频信号限制在本线路的范围内,用以防止高频载波信号向不需要的方向传输。由于电感线圈电感值很小,一般为0.1~2mH,对50Hz的工频电流呈现阻抗很小(约0。⒄Ω),所以△频电流可以在输电线路上顺利通过。

   (2)高压耦合电容器

   高压耦合电容器的作用是将载波设各与馈线上的高电压、操作过电压及雷电过电压隔开,以防止高电压进人通信设各,确保人身设各安全,同时将低压的高频收发信机信号耦合到高压线路上。耦合电容器的电容量很小,一般为3000~10000pF,对工频电流呈现很大的阻抗,使工频高电压几乎全部降落在耦合电容上。

    (3)结合滹波器

    结合滤波器是一个可调节的空心变压器,在其连接至高频电缆的一侧串接有电容器。结合滤波器与耦合电容器共同组成对高频信号的串联谐振回路,对高频信号呈现最小的阻抗,让高频电流顺利通过。高频电缆侧线圈的电感与电容也组成高频串联谐振回路。此外,结合滤波器在线路一侧的输人阻抗与输电线路的波阻抗匹配(约硐0Ω),而在高频电缆侧的输人阻抗与高频电缆的波阻抗(约100Ω)相匹配,这样就可以避免高频信号的电磁波在传送过程中产生反射,因而减小高频能量的附加损耗,提高传输效率。

    (4)高频电缆

    高频电缆用来连接高频收发信机与结合滤波器。高频电缆采用同轴电缆,它具有高频损耗小,抗干扰能力强等优点。由于载波机的型号不同,高频电缆可以是不平衡电缆或平衡电缆,电缆的阻抗一般为75Ω(不平衡)和150Ω(平衡)。

   (5)放电间隙

   放电间隙用以防止过电压对收发信机的损坏。
