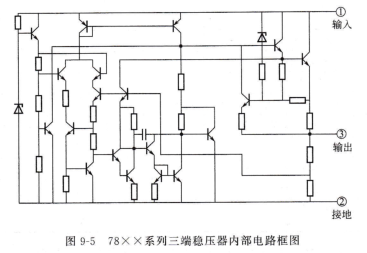

B25834K5106K9在实际使用过程中,由于各生产厂家分挡符号不一,选购时要参照产品规格书.78××系列三端稳压器内部电路框图如图9-5所示。

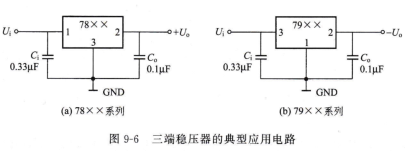

三端稳压器的典型应用电路如图9-6所示。

图中,Ci用来抑制过电压,抵消因输人线过长产生的电感效应并消除自激振荡;C。用来改善负载的瞬态响应,即瞬时增减负载电流时不致引起输出电压有较大的波动。Ci、C。一般选涤纶或瓷片电容,电容容量为0.1uF至几微法。安装时,将两个电容直接与三端稳压器的引脚相连。

常用78××系列三端稳压器的参数如表9-2所示 。

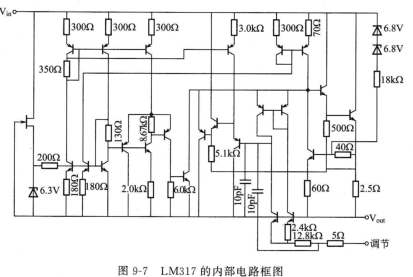

三端可调式输出集成稳压器精度高,输出电压纹波小,一般输出电压为1,25~35V或1.25~35V连续可调。其型号有WS117、WS138、LM317、LM138、LM196等型号。下面以LM317为例,LM317的输出电压范围是1.2~37V,负载电流最大为1.5A。使用简单,只需两个外接电阻来设置输出电压。LM317内置有过载保护、安全区保护等多种保护电路。LM317的内部电路框图如图9-7所示。
