A16N-PX164集成电路(Integrated Circuit)是一种微型电子器件或部件。采用特殊的工艺,将一个电路中所需的晶体管、工极管、电阻、电容和电感等元件及布线互连一起,制作在一小块或几小块半导体晶片或介质基片上,封装在一个管壳内,成为具有所需电路功能的微型结构。所有元件在结构上已组成一个整体,整个电路的体积大大缩小,且引出线和焊接点的数目也大为减少.从而使电子元件向着微小型化、低功耗和高可靠性方面迈进。集成电路在电路中用字母“IC”或“U”表示。

集成电路具有体积小、重量轻、引出线和焊接点少、寿命长、可靠性高、性能好等优点,同时成本低,便于大规模生产。它不仅在工业、民用电子设备等方面得到广泛的应用,同时在军事、通信、遥控等方面也得到广泛的应用。用集成电路来装配电子设备,其装配密度比三极管可提高几十倍至几千倍,大大提高设各的稳定工作时间。

集成电路可分为模拟集成电路和数字集成电路两大类。模拟集成电路用来产生、放大和处理各种模拟电信号。数字集成电路则用来产生、放大和处理各种数字电信号。

按导电类型不同,分为双极型集成电路和单极型集成电路两类。双极型集成电路频率特性好,但功耗较大,而且制作工艺复杂,双极型集成电路有TTL、ECL、HTL、LSTTL、ST-TL。单极型集成电路工作速度低,但输人阻抗高、功耗小、制作工艺简单、易于大规模集成,单极型集成电路有NMOs、PMOS、CMOS型。

集成运算放大器集成运算放大器简称集成运放,是直接耦合的高放大倍数的线

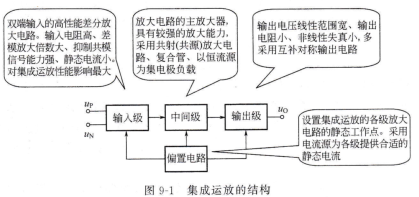

性集成电路。通常由输入级、中间放大级和输出级三部分构成,如图9-1所示。运算放大器除具有输入端及输出端外,还有电源端、外接补偿电路端、调零端、相位补偿端、公共接地端及其他附加端输入的高性能差分放大电路。输人电阻高、差模放大倍数大、抑制共模信号能力强、静态电流小对集成运放性能影响最大.

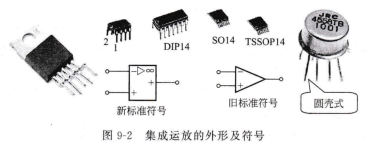

等。集成运算放大器的放大倍数取决于外接反馈电阻.给使用者带来了方便。国产集成运放的封装外形主要采用圆壳式和双列直插式,集成运放的外形及符号,如图9-2所示。
