A22N-PR45 带通滤波器

发布时间:2019/9/30 17:37:04 访问次数:605

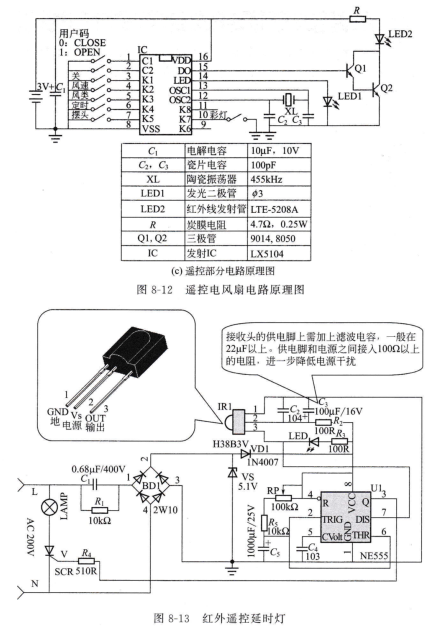

A22N-PR45红外遥控延时灯,电路由红外遥控一体化接收头(DF0038B)、单稳态延时电路

和晶闸管电路组成,如图8-13所示。当红外遥控一体化接收头接收到来自发射器的发射信号后,NE555的输出端第7脚输出低电平。单稳态延时电路中,由芯片NE555电路与RP、R1、Cl组成脉冲启动式单稳态触发器,由低电平通过芯片NE555的2脚触发,使NE555电路翻转。平时,由于NE555的7脚输出高电平,3脚

输出低电平。当芯片NE555的7脚输出低电平时,通过芯片NE555的2脚使芯片NE555翻转,3脚变为高电平。通过电阻R1将晶间管V触发,使晶间管V导通,灯泡点亮。单稳态电路被触发翻转后进入暂稳态,这时电源通过电位器RP、电阻R5向电解电容C5充电,电解电容C5充电所需的时间便是单稳态触发器的延时时间,延时时问TD=1.1(RP+R5)C5。由于采用了可调电阻RP,本电路的延时时间可调。当电解电容C5充电使其正端电压升至2/3VDD时,单稳态电路翻转,芯片NE555的3脚恢复低电平.晶闸管V关断,电灯熄灭。红外遥控延时灯适用于夜间工作,只要使用遥控器将其接通,不用遥控器来关闭,可以通过延时电路进行自动关闭。

红外遥控系统主要分为调制、发射和接收三部分,内部电路包监测二极管、放大器、限幅器、带通滤波器、积分电路、比较器等。





A22N-PR45红外遥控延时灯,电路由红外遥控一体化接收头(DF0038B)、单稳态延时电路

和晶闸管电路组成,如图8-13所示。当红外遥控一体化接收头接收到来自发射器的发射信号后,NE555的输出端第7脚输出低电平。单稳态延时电路中,由芯片NE555电路与RP、R1、Cl组成脉冲启动式单稳态触发器,由低电平通过芯片NE555的2脚触发,使NE555电路翻转。平时,由于NE555的7脚输出高电平,3脚

输出低电平。当芯片NE555的7脚输出低电平时,通过芯片NE555的2脚使芯片NE555翻转,3脚变为高电平。通过电阻R1将晶间管V触发,使晶间管V导通,灯泡点亮。单稳态电路被触发翻转后进入暂稳态,这时电源通过电位器RP、电阻R5向电解电容C5充电,电解电容C5充电所需的时间便是单稳态触发器的延时时间,延时时问TD=1.1(RP+R5)C5。由于采用了可调电阻RP,本电路的延时时间可调。当电解电容C5充电使其正端电压升至2/3VDD时,单稳态电路翻转,芯片NE555的3脚恢复低电平.晶闸管V关断,电灯熄灭。红外遥控延时灯适用于夜间工作,只要使用遥控器将其接通,不用遥控器来关闭,可以通过延时电路进行自动关闭。

红外遥控系统主要分为调制、发射和接收三部分,内部电路包监测二极管、放大器、限幅器、带通滤波器、积分电路、比较器等。
