辐射发射测量M29W800DB-70N6

    辐射发射测量的系统示意图如图12.4.2所示。

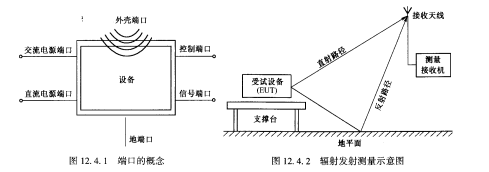

    图12.4.1 端口的概念           图12.4.2 辐射发射测量示意图

    对试验场地的要求是:地面对电磁波具有良好的全反射面,雨场地四周及上部(或天花板)是完全开放的,或者允许具有可充分吸收电磁波的墙壁。

    受试设备放在一个具有规定高度、并能旋转的%0°的支撑台上,以便在坝变量时旋转、找寻最大发射方向。

    接收天线在距受试设各规定的距离(如3m,1om)处架设。由受试设备发射的电磁骚扰有两条路径可达接收天线,一条路径是直射波,另一条路径是通过地面的反射后到达接收天线的。为了使两条路线到达接收天线骚扰相位相同,该天线必须在规定的高度范围内扫描(如:测量距离3m时,扫描高度1~4m),以找寻接收的最大场强。接收到的场强由天线转换为电压,馈送至测量接收机进行测量。

    受试设备也统称为EUT,它包括各种类型的电子产品;这些电子产品可能是用于工农业、科技、医疗等的设备或装置,传递、处理、变换及输出数据的信息技术类设备等民用产品,也可以是用于军事目的的军用产品等。

   (2)传导发射测量

    传导发射测量的系统示意图如图12.4.3所示。该图以单相电源线传导发射测量为例。受试设备的单相三线制电源线通过人工电源网络(LISN)接至电网 G上。人工电源网络的作用是:第一,将受试设备产生的电磁骚扰与电网的电磁骚扰分隔开,以保证测量到的只是受试设备的发射作用。第二,对于不同的电网,由于其负荷的差异,因而输入阻抗(包括低频至数十兆赫兹范围内)的变化很大,大致在几欧姆直至数十千欧姆之间。受试设备电源线发射的电磁骚扰在不同输入阻图

抗的电源系统上的电压降不同,因而会造成测量结果重复性不好,不同受试设备之间或不同实验窒之间的测量数据可比性较差。为此人工电源网络的第二个作用是将由受试设备电源线输入到该网络的阻抗稳定在一个统一的规定值上(例如50Ω),起到稳定阻抗的作用。第三,将受试设备电源线上的骚扰电压经过隔离电容器隔断工频电压后,送至端口上以供测量接收机测量。该端口的输出通过人工电源网络内的开关分别切换到相线(L)或中线(N)上。测量接收机与辐射发射测量所用的方法相同,用来测量由人工电源网络引出的受试设备电源线传导的发射电压。三相电源线传导发射测量或信号线传导发射测量系统,其各部件的功能大体上与此相同。
