电磁兼容测量的基础理论 M29W800DB70N6

    由于元器件、电路、电子仪器设备中的分布参数对电磁发射与抗扰度的电平值影响较大,加上电磁噪声的时域,频域特性极其复杂,并且频率范围较宽,甚至高达GHz数量级。从目前的科学水平和测量技术手段去衡量,数学建模计算及计算机仿真的结果与实际测量条件下的误差相差甚远。制定满足系统要求的技术指标只有通过实际测量才能完成,测量在电磁兼容领域里既是必要的,也是不可缺少的。另外,根据电磁噪声的特性,要严格和合理地选择测量仪器仪表、测量场地及测量方法等。

    电磁发射测量与抗扰度测量

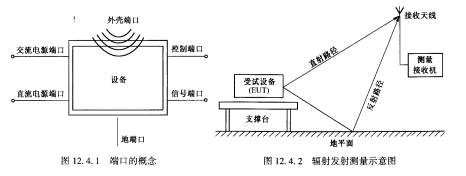

   对于电磁骚扰发射或受试设备受电磁骚扰的侵害,都要通过受试设备的端口,但这种端口是广义的(见图⒓,4.1),与一般理解的电路端口有所不同。辐射骚扰出现在设备周围的媒体中,而传导骚扰出现在各种金属性媒体中(如导线、结构等)。端口的概念划分为5类:外壳端口、交流电源端口、直流电源端口、信号线/控制线端口,以及地端口。在这5类端口中,通过外壳端口发射的电磁骚扰或通过外壳端口侵人的骚扰都是属于辐射骚扰,而通过其他端口的则属于传导骚扰。
