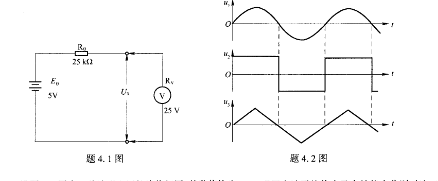

用MF―30型万用表的5V量程分别测量具有高内阻等效电路(题4.1图)的输出电压〃x,计算由测量方法所引起的相对误差。并用经验公式计算〃x的实际值。IR204C/L318已知该表直流电压挡的电压灵敏度为⒛ko/Ⅴ。

    用全波平均值表对题4.2图所示的三种波形交流电压进行测量,指示值均为IⅤ,问各种波形的峰值、平均值及有效值分别是多少?

   设题4,2图中三种波形电压的峰值相同,其数值均为10V,现用全波平均值表及有效值表分别对这三种电压进行测量,求各种情况下电压表的指示值。

   用Ⅺ-43ω型示波器,y轴灵敏度校准为0.1V/div(微调置校正位),用⒈10探极线观察由XD-2型正弦波信号发生器输出的2V电压(仪器面板表头指示值),这时屏幕上波形高度是多少格?

   已知某电压表采用正弦波有效值刻度,如何用实验的方法确定其检波方式?至少列出两种方法,并对其中一种进行分析。

   实验中,利用同一块峰值电压表测量幅度相同的正弦波、方波及三角波的电压,读数相同吗?为什么?

   欲测量失真的正弦波,若实验室无有效值电压表,则应选用峰值表还是平均值表更适当一些?为什么?

   简述用平均值表测量噪声电压的工作原理。

   简述用Q表测量o值的工作原理。

   解释失真度的定义,详细分析失真度测量仪的基本工作原理。

   陷波器有几种类型?设计一种实用的双T形有源陷波器。

   详细分析功率表的误差来源。

   为什么阻抗测量电路中必须有模拟乘法器?
