频标的识别 LDS3985M18R

   ①将频标选择MHz键置“1O/1”挡,“中J心频率”旋钮置于起始处,此时显示器上出现不同于菱形频标的特殊标识,称为零拍。

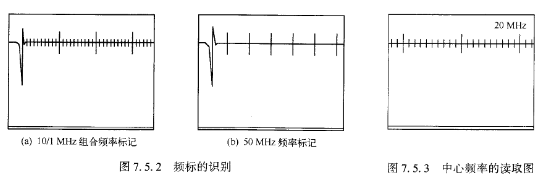

   ②顺时针调节“中心频率”旋钮,会发现零拍及右面的大小频标逐渐左移,其中幅度大的为10MHz频标,幅度小的为1MHz频标,如图7.5.2(a)所示。

    ③频标选择MHz键置“50”挡,扫频曲线如图7.5.2(b)所示,在零拍右边的第一个频标为sO MHz,第二个频标为100MHz,其余依此类推。

   扫频宽度

   不同的四端网络有着不同的频带,预置扫频宽度太窄,待测曲线在水平方向会很小;预置扫频宽度太宽,待测曲线在水平方向会很大。因此调节扫频宽度旋钮会得到合适的扫频宽度。

    中心频率读取

   不同的四端网络除了有不同的频带之外,还有不同的中心频率,预置中心频率过高,被测曲线会在右面,预置中心频率过低,被测曲线会在左面。调节中心频率旋钮,使得中心频率在显示器中央,可对称地观察待测曲线,图7,5,3所示为中心频率为⒛MHz、扫频宽度为γ MHz的校准曲线。需要说明的是,中心频率⒛MHz是在零拍右面的第2个大频标。
