晶闸管及派生器件

    晶闸管(Thy。stor)就是硅晶体闸流管,普通晶闸管也称为可控硅整流器(Sillkon Con-trolled RectⅡer,SCR)。普通晶闸管是一种具有开关作用的大功率半导体器件,常简称为晶闸管。 LDS3985M18R

   1 晶闸管的结构

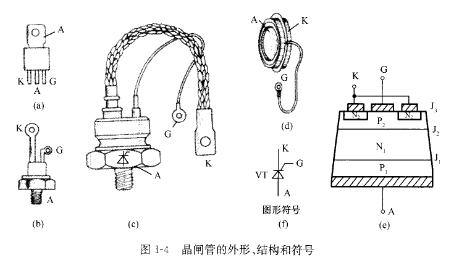

    晶闸管是具有4层PNPN结构、3端引出线(A,K,G)的器件,晶闸管的外形、结构和符号如图⒈4所示。常见晶闸管的外形有两种:螺栓型和平板型。其中,A为阳极、K为阴极、G为门极。容量大于~9O0A的晶问管都采用平板型结构。

   图⒈4 晶间管的外形、结构和符号

    2 晶闸管的工作原理

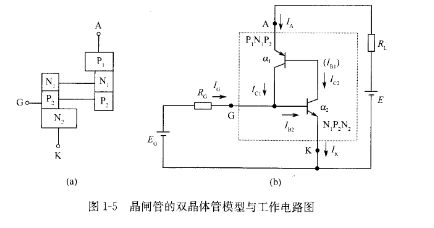

    晶闸管在工作过程中,阳极A和阴极K与电源和负载相连组成晶间管的主电路,晶闸管的门极G和阴极K与控制晶间管的触发电路相连,组成晶闸管的控制回路。晶间管是4层3端器件,它有Jl,J2和J33个PN结。可将中间的N1和P2分为两部分,构成一个P1N1P2晶体管和N1P2N2晶体管互连的复合管,每个晶体管的集电极电流同时又是另一个晶体管的基极电流。其中,α1和∞分别为P1N1P2和N1P2N2的共基极电流放大倍数。其工作电路如图⒈5所示。
