.测频率、测周期工作原理M12L16161A-7TG

   具体电路如图5,7.3所示。被测信号兑加到电压跟随器￡1A的同相输入端3引脚,IC1A的作用是提高输入阻抗,减小对被测信号的不良影响,￡1:是放大级,在输出端7引脚输出的是被放大的同频率信号。IC1选用的是高输人阻抗,低漂移、高精度的运算放大器TLE⒛704器件。IC2为迟滞电压比较器,经￡2放大后的信号可能因幅度较大产生顶部失真,但是经￡2迟滞放大后,输出的波形是较为理想的±15Ⅴ同频率矩形脉冲。另外,它还能有效的避免信号在过0点时,因干扰和抖动而引起的电压跳变,这一电压跳变有可能产生不必要的测量误差。IC3为单门限电压比较器,既起到整形的作用,又能输出T⒒电平信号,最后输出脉冲序列的方波。

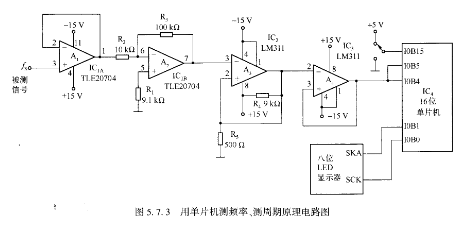

   图57,3 用单片机测频率、测周期原理电路图

    被测信号经放大整形后,变换成同频率的方波信号,送人16位单片机中进行测试,计算结果由LED数码管显示。若采用八位共阴极LED数码管进行显示,采用单片机串行口的移位存器工作方式,外接专用的串行输入,共阴极显示驱动器MAX”19来实现,每片可驱动8个LED数码管。若采用点阵字符型LCD液晶显示,可以显示数字与阿拉伯字母等字符。液晶显示能在低电压、小电流、低功耗况下工作,且显示界面清晰,内容丰富,是最佳显示器。
