U-F转换器实用电路

发布时间:2019/8/1 20:44:06 访问次数:803

   U-F转换器实用电路

   电压-频率(弘F)转换器,由于其电路简单,工作可靠,而且测量的是输人电压的平均值,所以抑制干扰能力较强,一般在简单模拟-数字转换中应用得较多。 IR333/L318 这里主要介绍两种实用的σ¨F转换器电路。

   (1)恢复型弘F转换器

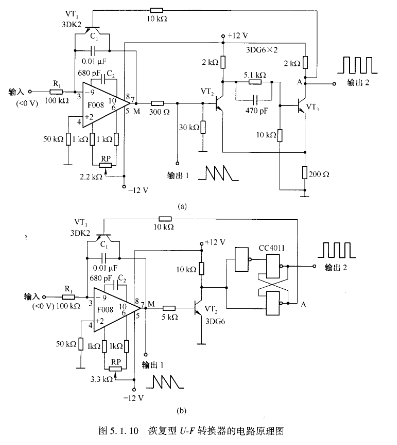

   该转换器主要由积分器、电压比较器和电荷释放开关组成,如图5.1.10所示。

    图(a)中,当输入负电压时,电容Cl被充电,M点电位迅速上升;当其上升到鉴幅器(由ⅤT2和ⅤT3组成)上限触发电平时,ⅤT2导通,ⅤT3截止,A点变为高电平,使ⅤT1立即导通,电容C1通过ⅤT1放电。使M点电位下降,由于电容C1的充放电过程,在M点上形成锯齿波电压,作为输出1。电容C1放电结束,使ⅤT2截止、ⅤT3导通,A点电位由高电平变为低电平,在A点上形成脉冲波电压,作为输出2。电容C1放电结束使电路恢复到原始状态,第二个周期重新开始。其中,运算放大器是前置放大器,RP为运算放大器调0电位器,三极管ⅤT1为充放电电容Cl提供放电回路。





   U-F转换器实用电路

   电压-频率(弘F)转换器,由于其电路简单,工作可靠,而且测量的是输人电压的平均值,所以抑制干扰能力较强,一般在简单模拟-数字转换中应用得较多。 IR333/L318 这里主要介绍两种实用的σ¨F转换器电路。

   (1)恢复型弘F转换器

   该转换器主要由积分器、电压比较器和电荷释放开关组成,如图5.1.10所示。

    图(a)中,当输入负电压时,电容Cl被充电,M点电位迅速上升;当其上升到鉴幅器(由ⅤT2和ⅤT3组成)上限触发电平时,ⅤT2导通,ⅤT3截止,A点变为高电平,使ⅤT1立即导通,电容C1通过ⅤT1放电。使M点电位下降,由于电容C1的充放电过程,在M点上形成锯齿波电压,作为输出1。电容C1放电结束,使ⅤT2截止、ⅤT3导通,A点电位由高电平变为低电平,在A点上形成脉冲波电压,作为输出2。电容C1放电结束使电路恢复到原始状态,第二个周期重新开始。其中,运算放大器是前置放大器,RP为运算放大器调0电位器,三极管ⅤT1为充放电电容Cl提供放电回路。
