具体操作 IR204C/H16/L10

    ①测量电容时,将开关SO置“2”位,S1置“9”位,S2置1~4位。S3置“1”位时,测量的是有功分量;置“2”位时,测量的是无功分量。

    ②测量电感时,将开关S1置在1~4位,S2置“5”位。S。置“1”位,s3置“1”位时,测量的是有功分量,置“2”位时,测量的是无功分量。

    ③坝刂量电阻时,将开关S1置5~8位,S2置“5”位,这时S3置“1”位,SO置任意位置。输出电压与量程及被测参数的关系如表4.7,1所示。

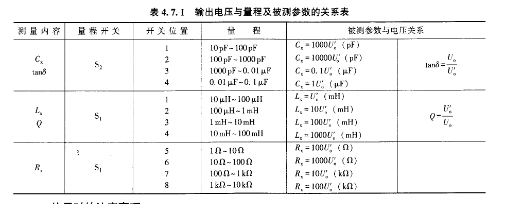

    表4.7.1 输出电压与量程及被测参数的关系表

    使用时的注意事项

    ①运算放大器及乘法器应注意调0,否则将引入测量误差,尤其是妇lla和Q值的误差较大。

   ②标准信号源Es要始终保证1Ⅴ。

   ③测量电容时,标准信号源的频率为1kHz。测量电感与电阻时,标准信号源的频率为10kHz。
