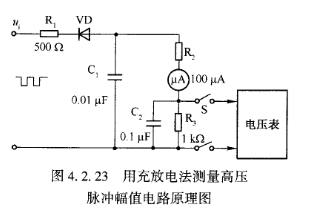

   在电子测量中有时会遇到上万伏以上的高压脉冲,一般用电容分压法,通过示波器来显示。其缺点是需要换算,误差较大(因电容分压比难以稳定),而且接人测量用电容器容易引起振荡。利用图4.2.⒛所示的电路较为适用,它是脉冲电压负峰值保持电路。

   图中Cl是充电电容,R1是限流电阻,ⅤD是高压硅堆,单向导通,构成峰值检波器。R2与微安表用于直接指示被测脉冲幅值。R3是标准电阻,C2是旁路电容,其上电压可送电压表显示。图中R1与vD要配合使用,Rl可取几百欧姆的电阻,ⅤD用1A的高压硅堆。R2的值取决于

被测脉冲的幅值,可取几十到几百兆欧,以便与微安表配合。R3可取几百欧至1kΩ的标准电阻,远小于R2的值,可忽略不计,其上电压为毫伏级,送电压表显示。开关S用于保护电压表,测量时合上。

   当被测脉冲输入时,ⅤD导通期间,Cl充电;ⅤD截止期间,C1放电。由电压表直接指示脉冲电压的幅值。
