三相电压型PWM逆变器的仿真 LD1117DT18TR

    打开仿真参数窗口(见图⒈61),选择同定步长,d∝rete(no cononuo∽哎ates)算法,仿真开始时间设置为0,仿真停止时间设置为0.3,并开始进行仿真。图⒌∞给出了三相电压型PWM逆变器的仿真结果,图中Ua、Llb、Uc分别表示逆变后的各相电压,h表示逆变后流经a相负载的电流。

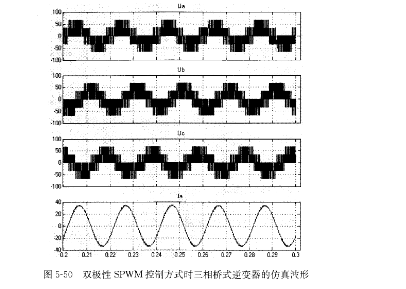

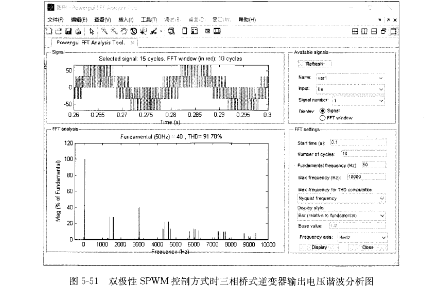

   图⒌50 双极性SPWM控制方式时三相桥式逆变器的仿真波形仿真结束后,双击“powergui”会出现仿真结果分析对话框,单击“FFT Allaly“s”分析栏进行谐波分析,弹出如图551所示的分析窗口。在右上方选择将要分析的信号,并设定起始时间、分析的周期数及基波频率。左上方的窗口将显示待分析的波形。选择FFT分析的结果显示模式为“Bar(直方图)”,设定横坐标轴的最大频率为10000,单击右下方的“⒊mlay”按钮,左下方的窗口则根据所选模式,显示被分析信号的频谱图或各次谐波分量的列表。输出相电压Ua的谐波分析如图⒌51所示。
