   用⒏mulil△k模块仿真三相电压型SPWM逆变器使用模型库中的通用桥模块(rsa1Bodge)和PWM脉冲发生器(PWM Generator)就能实现。下面讨论三相电压型PWM逆变器的建模与仿真。

   三相电压源型PWNI逆变器的建模和参数设置

   ①建立一个新的模型窗口,命名为SNBQ。

   ②打开电源模块子库,复制一个直流电压源到SNBQ模型中,打开参数设置对话框,按要求进行参数设置,本例中幅值为100V。

   ③打开电力电子模块子库,复制晶问管通用桥模块到SNBQ模型中,并设置参数。

    ④打开PWM Generator子库,复制PWM Genemtor(2I冫eX’eD模块到SNBQ模型中。打开设置对话框,选择三相桥(6个脉冲×默认)以触发三相桥式变换器的全控型器件。设置三角载波信号的频率为1500Hz。勾选调制信号为内部产生方式,调制指数为0.8,输出电压频率为50Hz。设置采样时间为5e6。

   ⑤打开元件模块子库,复制一个二相串联RLC元件模块到SNBQ模型中作为负载,打开参数设置对话框,设置参数R=1Ω,L=0.002H。复制一个“接地”模块到SNBQ模型中,用于二相负载的星形连接。

    ⑥打开测量模块子库,复制一个Muhmeter测量模块到SNBQ模型中,用于测量三相交流电压和电流。

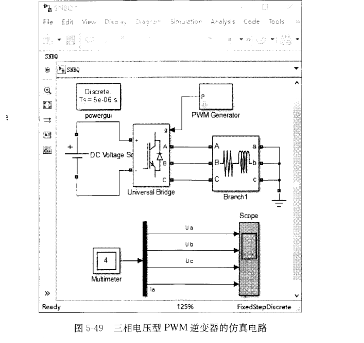

   ⑦打开输出模块子库,复制一个⒌ope示波器模块,并按要求设置,用以观察电流、电压等信号。⑧复制一个Power gui模块,适当连接后,可以得到如图549所示的系统仿真电路。
