晶闸管的门极驱动电路

   1 对门极驱动电路的基本要求 NT5TU128M8DE-BD

    要使晶闸管导通,必须具各一定的外界条件,即晶问管阳极加正向电压时,门极也施加正的控制信号。在晶闸管导通后,控制信号就不起作用。晶间管对驱动电路的基本要求有以下3个方面。

    ①驱动信号可以是交流、直流或脉冲。为了减小门极的损耗,驱动信号常采用脉冲形式。

   ②驱动信号应有足够的功率。驱动电压和驱动电流应大于晶闸管的门极触发电压和门极触发电流。

   ③驱动信号应有足够的宽度和陡度。驱动信号的宽度一般应保证晶闸 管阳极电流在脉冲消失前能达到擎住电流,这是最小的脉冲宽度。脉冲宽度还与负载性质有关。一般驱动信号前沿陡度大于10V/us或800mA/us。

    2 门极驱动电路的形式

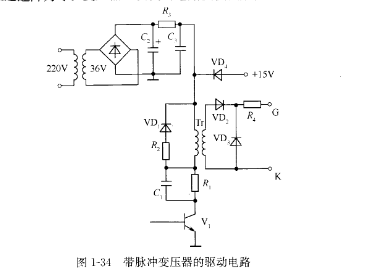

   控制电路应该和主电路隔离,隔离可采用脉冲变压器或光电耦合器。基于脉冲变压器Tr和晶体管放大器的驱动电路如图⒈34所示,在控制系统发出的高电平信号加至晶体管V1后,变压器输出电压经、0输出脉冲电流及ˉ,角虫发晶闸管导通。在控制系统发出的信号为零后,XDl、R2续流,变压器的一次侧电压迅速降为零。变压器一次侧的电路提供强触发所需要的高电压和大电流。
