三相交-交变频器

   三相交-交变频器主要应用于大功率交流电动机调速系统。三相交-交变频器是由3组输出电压相位各差120°的单相交-交变频器组成的。因此,单相交-交变频器的许多分析和结论对三相交一交变频器也是适用的。H5TQ1G63AFP-G7C

    电路连接方式

   三相交-交变频器有两种接线方式,即公共交流母线进线方式和输出星形连接方式。

    (1)公共交流母线进线方式

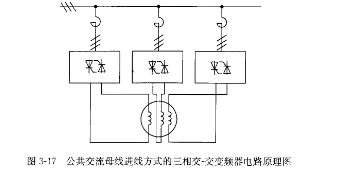

   公共交流母线进线方式的三相交-交变频器电路原理图如图317所示,由3组彼此独立的、输出电压相位互差120°的单相交-交变频器组成,它们的电源进线通过进线电抗器接在公共的交流母线上。由于电源进线端公用,则3组单相交-交变频器的输出端必须隔离。为此,交流电动机的3个绕组是不连接的。这种电路主要用于中等容量的交流调速系统。

   图⒊17 公共交流母线进线方式的三相交-交变频器电路原理图

    (2)输出星形连接方式

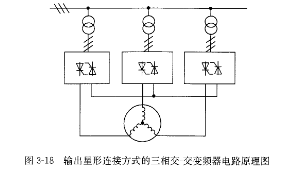

   如图318所示为输出星形连接方式的三相交-交变频器电路原理图。3组单相交一交变频器是星形连接的,电动机的3个绕组也是星形连接的。电动机中点不和变频器中点连接在一起,电动机只引出3根线即可。由于变频器输出端中点不和负载中点相连接、所以在构成=相交-交变频器的6组桥式电路中,至少要有不同相的两组桥中的4个晶闸管同时导通才能构成回路。

    图⒊18 输出星形连接方式的三相交-交变频器电路原理图
