具体电路结构

发布时间:2019/7/20 18:36:51 访问次数:583

   具体电路结构

   如图⒊19所示为三相桥式整流器组成的三相交-交变频器,采用公共交流母线进线方式;如图3~2O所示为三相桥式整流器组成的三相交-交变频器,给电动机负载供电,采用输出星形连接方式,由于没有环流电抗器,所以采用无环流控制方式。H5TQ1G63AFP-H9C

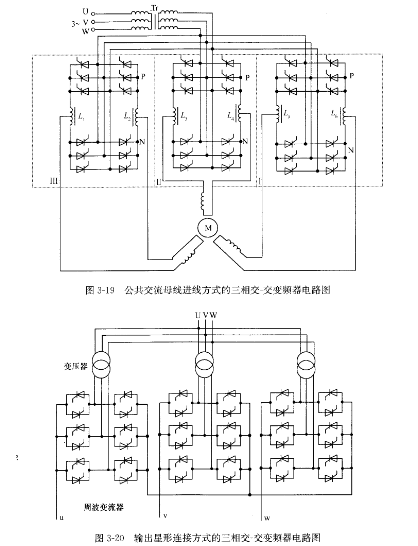

   图⒊19 公共交流母线进线方式的三相交一交变频器电路图

   图⒊⒛ 输出星形连接方式的三相交一交变频器电路图






   具体电路结构

   如图⒊19所示为三相桥式整流器组成的三相交-交变频器,采用公共交流母线进线方式;如图3~2O所示为三相桥式整流器组成的三相交-交变频器,给电动机负载供电,采用输出星形连接方式,由于没有环流电抗器,所以采用无环流控制方式。H5TQ1G63AFP-H9C


   图⒊19 公共交流母线进线方式的三相交一交变频器电路图

   图⒊⒛ 输出星形连接方式的三相交一交变频器电路图
