可关断晶闸管的特性

   (l)伏安特性EUP3010JIR1

   GTO的伏安特性如图⒈17(b)所示。当外加电压超过正向转折电压U即时,GTO即正向导通,这种现象称为电压触发。此时不一定破坏管子的性能,但是如果外加电压超过反向击穿电压之后,则发生雪崩击穿,极易损坏管子。GTO应该由门极触发实现导。

   (2)开关特性

   导通特性

   GTO的导通过程如图⒈18所示。当阳极施以正电压,门极注入一定电流时,阳极电流大于擎住电流之后,GTO完全导通。导通时间气n由延迟时间九和上升时间rr组成,GTO的延迟时间一般为1~2us,上升时间随着阳极电流的增大而增大。

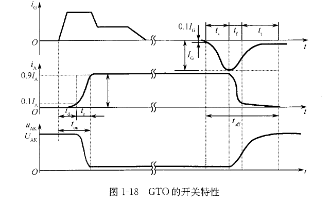

  图⒈18 GTO的开关特性
