关断特性

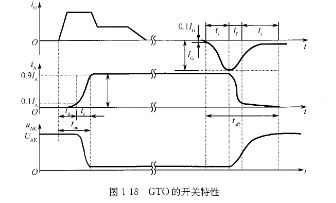

   在GTO的门极、 EUP3408-3.3VIR1阴极间加适当负脉冲,可使导通的GTO关断。GTO的关断过程如图⒈18所示,整个关断过程可用3个不同的时间来表示,即存储时间∠s、下降时间钉及尾部时间rt。存储时间rs对应着从关断过程开始,到阳极电流开始下降到0,9IA为止的一段时间间隔,在这段时问内,从门极抽出大量过剩载流子,GTO的导通区不断被压缩,但总的电几乎不变。下降时间钉对应着阳极电流迅速下降,阳极电压不断上升和门极反电压开始建立的过程。在这段时间内,GTO开始退出饱和,继续从闸极抽出载流子。尾部时间∠t则是指从阳极电流降到极小值时开始,直到最终达到维持电流为止的时间。在这段时间内,仍有残存的载流子被抽出,但是阳极电压已建立,因此很容易由于过高的drt/dr使GTC)重新导通,造成关断失败。

   GTO的存储时间随着阳极电流的增大而增大,下降时间一般为2us。

GTO关断时间的大部分功率损耗出现在尾部时间。在相同的关断条件下,不同型号的GTO,相应的尾部电流起始值和尾部电流的持续时问均不同。在存储时间内,过大的门极反向关断电流上升率会使尾部时间加长。此外,过高的dr会使GTO囚瞬时功耗过大而在尾部时间内损坏管子。囚此必须设计适当的缓冲电路。
