逆变失败与最小逆变角的限制

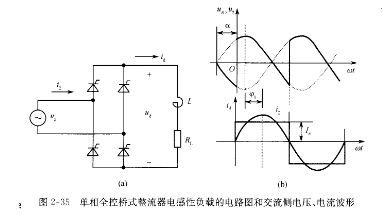

   可控整流器在逆变运行时,一旦发生换相失败,外接的直流电源就会通过晶闸管电路形成短路, H55S5122DFP-60M或者使可控整流器的输出平均电压和直流电势变成顺向串联,由于逆变器的内阻很小,将出现极大的短路电流流过晶闸管和负载,这种情况称为逆变失败,或称为逆变颠覆。

   造成逆变失败的原因很多,主要有以下几种情况。

   ①触发电路工作不可靠。不能适时、准确地给各晶闸管分配触发脉冲,如脉冲丢失、脉冲延时等,致使晶闸管不能正常换相,使交流电源电压和直流电势顺向串联,形成短路。

   ②晶间管发生故障。在应该阻断期间,器件失去阻断能力,或在应该导通时器件不能导通,造成逆变失败。

   ③交流电源异常。在逆变工作时,电源发生缺相或突然消失,由于直流电势的存在,晶闸管仍可导通,此时可控整流器的交流侧由于失去了同直流电势极性相反的交流电压,产生很大的短路电流而造成逆变失败。

    ④换相重叠角不足,引起换相失败。应考虑变压器漏抗引起的换相重叠角对逆变器换相的影响。以三相半波整流器为例,如图232所示,如果`<γ(见图232zrd右下角的波形,由VT3向VT1换相),换相尚未结束,电路的工作状态到达自然换相点夕点后,参加换相的w相电压“w已经高于u相电压“u,应该导通的晶闸管VT1反而关断,而应关断的晶间管VT3继续导通。这样会使得岣的波形中正的部分大于负的部分,从而使得幻和EM顺向串联,最终导致逆变失败。当`)γ时(见图232幻左下角的波形,VT3与VT1换相),经过换相过程后,u相电压仍u仍然高于w相电压“w,在换相结束时,晶闸管VT3仍然承受反压而完成换相,但到达图232中g点的时间小于晶闸管的关断时间,因此VT3没有恢复阻断能力而重新导通,从而造成逆变失败。
