绝缘电阻

   绝缘电阻按GB/T3048.5―⒛07规定的方法进行测试,包括直流比较法和电压-电流法(如被测电压和电流在同一台仪器之间以电阻表示,也称为“高阻计法”), H5DU5162ETR-J3C直流比较法和电压一电流法的测试原理图分别如图1⒈18和图1⒈19所示。试样制备时除产品标准中另有规定,试样有效长度应不小于10m,应小心剥除试样两端绝缘外的覆盖物并注意不损伤绝缘表面。试样接线按有金属护套,屏蔽层或铠装的电缆试样或非金属护套,非屏蔽或无铠装的电缆试样的要求选取对应的连接方式,测试时间应充分使测量值稳定(通常为1min读数,不少于1min、不超过5min),测试电压为直流电压5OOV。再测量试样的长度,通过计算得出每公里长度绝缘电阻,单位为兆欧千米。

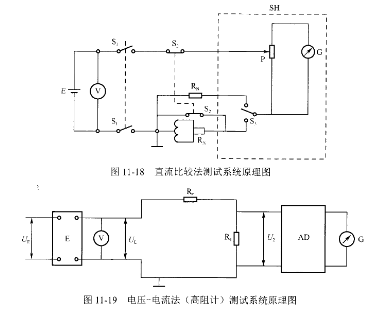

   图1lJ8 直流比较法测试系统原理图
