绝缘表面电阻

   绝缘表面电阻按GB17,5―“规定的方法进行测试,试验设备包括试验箱如图11-20所示,FAN102MY应为一个矩形的玻璃或有机玻璃器皿,箱内的饱和硫酸钾水溶液能维持要求的相对湿度、高阻计、介质击穿装置、蒸馏水、异丙醇、滤纸、直径为0.2~o.3Ⅱm的镀锡或镀银铜线、硫酸钾。1sOmn的试样三根,在试样中间部分用直径为0.2~0.3∏m镀银铜线绕制两个电极,至少绕扎三圈,两电极内侧间的距离(25±0.5)111m。试样在温度(犭±1)℃、相对湿度(%±s)%RII的试验箱内放置%h,测量两电极间绝缘电阻(500V∞,1血n)作为第一次测量值。

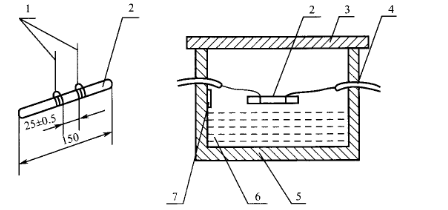

    l――镀锡或镀银铜线;2――试样;3――箱盖;4――引接线;5――玻璃或有机玻璃器皿;6――饱和硫酸钾溶液:7――温度计

    图11ˉz0 表面电阻试验箱示意图

    然后进行耐压试验(电极间施加2500Vac,1min),应无电弧、冒烟或燃烧。经过耐压试验后在箱内放置15~⒛min,再测量两电极间绝缘电阻(500Ⅴd。,1min),作为第二次测量值。要求电压试验期间,无电弧、冒烟或燃烧;绝缘表面电阻(试样的两个表面电阻值乘以试样的标称外径所得的乘积)应符合产品标准的规定。
