测量程序

   1)发光二极管、红外二极管或单模激光二极管的峰值发射波长和光谱辐射带宽(见图10-14)。 H5PS1G43EFR-Y5C

   (1)给发光二极管施加规定电流;

   (2)在要求范围内调整单色仪的波长,直到辐射计达到最大读数,记录相应的峰值波长;

   (3)在九的两边调节单色仪的波长直到最大读数的一半,记录这两个波长值,它们的差即是发光器件的光谱辐射带宽。

   2)多模激光二极管的峰值峰值发射波长、光谱辐射带宽和纵模数(见图10-15)

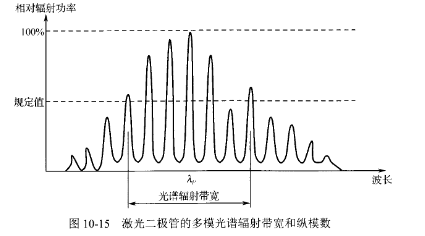

    图10-15 激光二极管的多模光谱辐射带宽和纵模数

   (1)给被测发光二极管施加相当的电流使其达到规定的光功率输出;

   (2)在要求范围内调整单色仪的波长,直到指示出各个峰值的最高点;

   (3)记下对应最高点的波长,即峰值发射波长(即九);

   (4)将单色仪从长波开始逐渐调节到短波,记下达到或超过规定的最高输出百分比的第一个波长和最后一个波长,这两个值之间的差即为激光二极管的光谱辐射带宽(Δ屁);

   (5)计算出在光谱辐射带宽内达到或者超过规定的最高输出百分比的峰值数即为纵模数。

   3.注意事项

   (1)单色仪的波长分辨率和带宽应有足够的精度。             ˇ

   (2)如果单色仪的传输系数和辐射计的灵敏度在要求的波长范围内不是常数,则记录值应被修正。

   (3)探测器的光谱响应应进行校准。

   (4)对于激光二极管的测量,反射入激光二极管的辐射功率应尽量小,以保证光谱响应不受影响。
