不带尾纤的激光二极管发射源的长度、宽度和象散性

   1,测试电路图(见图1O-16)H5PS1G63EFP-Y5C

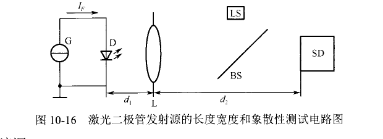

   图10ˉ16 激光二极管发射源的长度宽度和象散性测试电路图

   D为被测激光二极管;

   L为聚焦透镜;

   Bs为分光镜或分束器;

   LS为带有滤光片的光源或发射波长接近被测器件波长的发光二极管;

   SD为带狭缝的扫描光电探测器。

   2,测量程序

   1)发射源尺寸

   (1)开启光源LS,并调节透镜系统L,在探测器sD上获取器件D的正面聚焦图像,然后读取砒和饧的值;

   (2)给被测激光二极管D施加规定的直流电流,或与规定的辐射功率惦相对应的直流电流;

   (3)沿聚焦像的长轴和短轴方向调节光电探测器sD的扫描方向;

   (4)光电探测器sD沿着长轴和短轴扫描,发射光源的长度和宽度等于长轴和短轴3dB功率点之间的距离乘以砒/而。

   2)象散苡

   (1)开启光源Ls,并调节透镜系统L,在探测器sD上获取一个被测激光二极管D前面的聚焦图像,读取砒和饧的值;

   (2)光电探测器的扫描方向与sD聚焦像的长轴和短轴对准;

   (3)在光轴上向被测激光二极管D移动透镜系统L,直到沿长轴方向光源长度为最小;

   (4)测量透镜系统L移动的距离叱的值;

   (5)透镜系统L回到起始点,在短轴上重复上述步骤,测量透镜系统L移动的距离汤。

   (6)象散苡=(砒一砀)(1-〃F//d:)。

   3.注意事项

    在光源Ls和器件D的整个波长范围内,透镜系统L应无色差。
